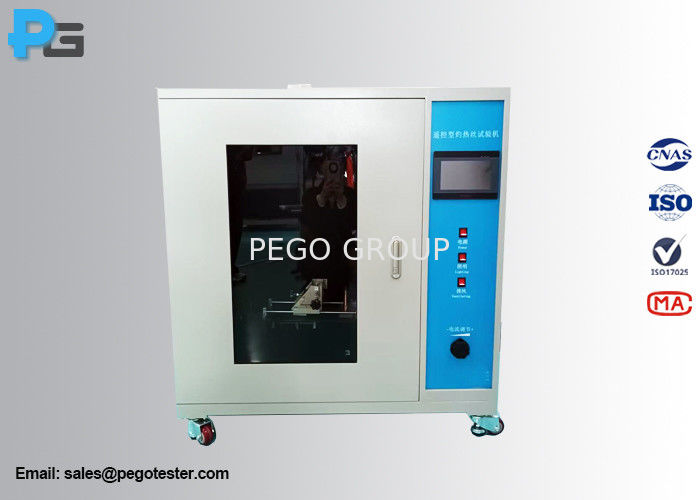

Δοκιμαστική συσκευή φωτεινής καλωδίου για δοκιμή εύφλεκτης επιφάνειας IEC60695-2-10
1Εισαγωγή
Το τηλεχειριστήριοΜηχανή δοκιμής λαμπερού καλωδίουέχει σχεδιαστεί σύμφωνα με τις απαιτήσεις της IEC 60695-2-10, GB/T 5169.10, IEC 60695-2-11, GB/T 5169.11, IEC 60695-2-12, GB/T 5169.12, IEC 60695-2-13, GB/T 5169.13, IEC 62368-1 τμήμα 6.3.1, IEC60598-1 Τμήμα 13.3.2, IEC60335-1, τμήμα 30.1Χρησιμοποιείται ευρέως στις δοκιμές υλικών για λαμπτήρες, οικιακές συσκευές, εξοπλισμό πληροφορικής / AV και ηλεκτρικά αξεσουάρ.Ο εξοπλισμός χρησιμοποιεί τεχνολογία προσομοίωσης για την αξιολόγηση του κινδύνου πυρκαγιάς που προκαλείται από θερμική πίεση σε σύντομο χρονικό διάστημα από πηγές θερμότητας, όπως φωτεινά στοιχεία ή αντίσταση υπερφόρτωσης.Η συσκευή δοκιμής λαμπερού καλωδίου είναι εξοπλισμένη με μια 7-ιντσών χρωματική οθόνη αφής, PLC, κινητήρα κίνησης, λαμπερό καλώδιο, εισαγόμενο θερμικό ζεύγος Omega, υψηλής ισχύος ρυθμιστική συσκευή ρεύματος, πίνακα πεύκου, χαρτί,και ένα τηλεχειριστήριο 4 κουμπιών.
2. Κανονικό
- Δοκιμές κινδύνου πυρκαγιάς IEC 60695-2-10 - Μέρος 2-10: Μέθοδοι δοκιμών με βάση το λαμπρό/καυτό σύρμα
- Έλεγχος κινδύνου πυρκαγιάς IEC 60695-2-11 - Μέρος 2-11: Μέθοδοι δοκιμής με βάση το λαμπερό καλώδιο - Μέθοδος δοκιμής εύφλεκτου καλωδίου για τελικά προϊόντα (GWEPT)
- Δοκιμή κινδύνου πυρκαγιάς IEC 60695-2-12 - Μέρος 2-12: Μέθοδοι δοκιμής με βάση το λαμπερό καλώδιο - Μέθοδος δοκιμής δείκτη φλεγμονώδους ικανότητας του λαμπερού καλώδιου (GWFI) για υλικά
- Έλεγχος κινδύνου πυρκαγιάς IEC 60695-2-13 - Μέρος 2-13: Μέθοδοι δοκιμής με βάση το λαμπερό καλώδιο - Μέθοδος δοκιμής θερμοκρασίας ανάφλεξης (GWIT) για υλικά
- IEC 62368-1:2018 Εξοπλισμός τεχνολογίας ήχου/βίντεο, πληροφορικής και επικοινωνιών Μέρος 1: Απαιτήσεις ασφάλειας ρήτρα 6.3.1
- IEC60598-1 Φωτιστικά ∆Μ 1: Γενικές απαιτήσεις και δοκιμή>Παράγραφος 13.3.2
- IEC60335-1 Οικιακές και παρόμοιες ηλεκτρικές συσκευές ∆ Ασφάλεια ∆ Μέρος 1: Γενικές απαιτήσεις Τάξη 30.1
- IEC60884-1 Σφραγίδες και πρίζες για οικιακές και παρόμοιες χρήσεις1.2
- AS/NZS3112 Προδιαγραφή έγκρισης και δοκιμής - Σφραγίδες και πρίζες παραρτήματος J4.8.4.1
3- Τι είναι η δοκιμή λαμπερού καλωδίου;
Η δοκιμή φωτεινού καλωδίου είναι δοκιμή ηλεκτρικής ασφάλειας που έχει σχεδιαστεί για την αξιολόγηση των ανθεκτικών στις φλόγες ιδιτήτων των πλαστικών υλικών που χρησιμοποιούνται σε ηλεκτρικές συσκευές.Σκοπός του είναι να προστατεύει από τον κίνδυνο πυρκαγιάς από υπερθέρμανση ή ηλεκτρική ενέργεια σε μέρη τα οποία μπορεί να προκαλέσουν την ανάφλεξη του πλαστικού υλικού.Το καλώδιο φωτισμού προσομοιώνει ένα υπερθέρμαντο μέρος το οποίο έπειτα έρχεται σε επαφή με πλαστικά υλικά.
Δείκτης φλεγμονώδους ικανότητας GWFI· εντός 30 δευτερολέπτων μετά την αφαίρεση του φλεγμονώδους καλωδίου, εάν η φλόγα του δείγματος δοκιμής σβήσει, το συσκευασμένο χαρτί κρέπ κάτω από το δείγμα δεν ανάβει,και το δείγμα δεν ανάβειΕάν δεν πληρούνται οι παραπάνω προϋποθέσεις, θα πρέπει να επιλέξετε χαμηλότερη θερμοκρασία για δοκιμή.Η μέγιστη θερμοκρασία που μπορεί να επιτευχθεί με τρία διαδοχικά πειράματα συν 25k είναι η θερμοκρασία φωτισμού του φωτεινού καλωδίου.
Η θερμοκρασία ανάφλεξης GWIT ∆ΙΤ είναι η χαμηλότερη θερμοκρασία κατά την οποία το υλικό θα ανάψει και ο χρόνος καύσης υπερβαίνει τα 5 δευτερόλεπτα όταν το θερμαντικό στοιχείο έρχεται σε επαφή με το δείγμα.
4. Παραμέτροι
| Ηλεκτρική τροφοδοσία |
AC 220V/50Hz, 700W μέγιστο. |
| Σύστημα ελέγχου |
7 ιντσών χρωματική οθόνη αφής + PLC |
| Κύκλος με φωτεινό σύρμα |
Διάμετρος: 4 mm ± 0,04 mm
Υλικό: Ni/Cr ((80/20)
|
| Πίεση στο δείγμα δοκιμής |
00,95N±0,1N |
| Όγκος αίθουσας |
≥ 0,5 m3, μαύρο ματ φόντο, φωτεινότητα ≤ 20Lux, ενσωματωμένος ανεμιστήρας εξάτμισης, τρύπα εξάτμισης: Φ100mm |
| Μέγιστο βάθος διείσδυσης |
7 mm ± 0,5 mm (προσαρμόσιμο) |
| Θερμοσύνθεση |
Ωμέγα,
Διάμετρος: Φ1mm τύπου K,
Υλικό: τύπου K
|
| Χρονοδιακόπτης |
Ενσωματωμένο σε PLC
Ακριβότητα: ±0,1s
|
| Τρόπος οδήγησης |
Αυτοκίνητο, με τηλεχειριστήριο 4 κουμπιών |
| Διάσταση |
1100mm*630mm*1300mm |
