Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τύπος: | Δοκιμαστικό υλικό | Εργασιακή ισχύς: | ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 220V/50HZ |
|---|---|---|---|
| Λειτουργώντας σταθμός: | 1 ή μπορεί να προσαρμοστεί | ταχύτητα λειτουργίας: | 10 ± 2 στροφές ανά λεπτό |
| Ύψος δοκιμής: | 250-500 ρυθμιζόμενο | Διάμετρος περιστροφής δακτυλίων: | 75 mm και 76 mm |
| Εφαρμοσμένη ΕΕΤ: | Συνδετήρες και τερματικά | Εγγύηση: | 12 μήνες |
| Επισημαίνω: | Εργαλεία δοκιμής IEC 62196-1,Ελέγχου 10Rpm IEC 62196-1,Δοκιμαστική συσκευή IEC 62196-1 |
||

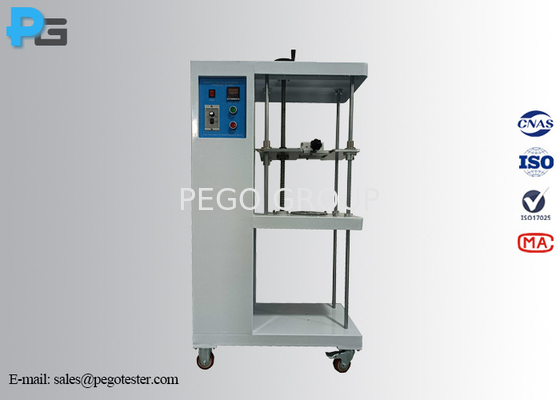

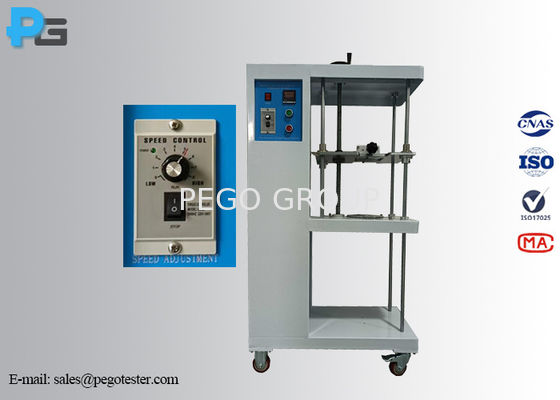

1- εισαγωγή συσκευής ελέγχου ζημιών στους αγωγούς ηλεκτρικής ενέργειας:
Η συσκευή για τον έλεγχο ζημιών στους αγωγούς EV έχει σχεδιαστεί ώστε να πληροί τις απαιτήσεις δοκιμής της παραγράφου 13.3 του παραρτήματος IEC62196-1, σχήμα 12, και της παραγράφου 12 της παραγράφου IEC60884-1:2022.2.5 και σχήμα 13, παράγραφος 12 της IEC60669-1.2.5 και σχήμα 9, παράγραφος 6 της IEC62052-31.9.7.3 (για δοκιμή κάμψης). Η συσκευή υιοθετεί δομή βίδα καθοδήγησης σιδηροδρόμου, αποτελείται από θήκη, μάζα, θήκη κλπ. Ο αριθμός των δοκιμών μπορεί να προκαθοριστεί πριν από τη χρήση, όταν έχουν επιτευχθεί οι καθορισμένοι χρόνοι δοκιμής,Η συσκευή θα σταματήσει αυτόματα και θα συναγερθεί.Η συσκευή αυτή χρησιμοποιείται για να ελέγχει αν το τερματικό με βίδα ή χωρίς βίδα μπορεί να αντέξει τη μηχανική πίεση κατά την κανονική χρήση.και να κρίνει εάν ο σχεδιασμός και η δομή του τερματικού τερματικού σφραγίσματος βίδας πληρούν τις απαιτήσεις μη υπερβολικής βλάβης του αγωγού κατά την επικάλυψη του αγωγού.
Μέθοδος δοκιμής:
Η άκρη του αγωγού περνά μέσα από ένα σωστό μέγεθος βουτύρου σε μια πλάκα, τοποθετημένη σε ύψος H κάτω από το αξεσουάρ, όπως αναφέρεται στον πίνακα 3.,έτσι ώστε η κεντρική γραμμή του να περιγράφει έναν κύκλο διαμέτρου 75 mm, συγκεντρωτικό με το κέντρο της μονάδας συμπίεσης στο οριζόντιο επίπεδο.
Η απόσταση μεταξύ του στόματος της μονάδας συμπίεσης και της ανώτερης επιφάνειας της θήκης πρέπει να είναι εντός των 15 mm από το ύψος του πίνακα 3.στροφή ή περιστροφή του μονωτικού αγωγούΗ διάρκεια της δοκιμής είναι 15 λεπτά.
Κατά τη διάρκεια της δοκιμής, ο αγωγός δεν πρέπει να γλιστρά από την μονάδα συμπίεσης ούτε να σπάει κοντά στην μονάδα συμπίεσης.
Κατά τη διάρκεια της δοκιμής αυτής, τα τερματικά δεν πρέπει να βλάπτουν τον αγωγό κατά τρόπο που να τον καθιστούν ακατάλληλο για περαιτέρω χρήση.
2. Προδιαγραφή συσκευής για τον έλεγχο ζημιών στους αγωγούς EV:
| Σχήμα | PG-ADG | PG-ADG1 | PG-ADG2 |
| Τρόπος ελέγχου | Ηλεκτρικός έλεγχος | ||
| Στάση εργασίας | 1 | ||
| Ταχύτητα εργασίας | 10 ± 2 r/min | ||
| Διάμετρος περιστροφής του βουτύρου | 75 χιλιοστά | ||
| Χρόνος δοκιμής | 0-99min59s (ο χρόνος δοκιμής μπορεί να ρυθμιστεί εκ των προτέρων και να σταματήσει αυτόματα όταν λήξει ο χρόνος) | ||
| Διαμορφωμένη μάζα | 0.3KG, 0.4KG, 0.7KG, 0.9KG, 1.4KG, 2.0KG | 00,3 κιλά,00,4 κιλά, 0,7 κιλά, 0,9 κιλά, 1,4 κιλά, 2,0 κιλά | 0.4KG, 0.7KG, 0.9KG, 1.4KG, 2.0KG, 2.9KG, 4.5KG, 6.8KG, 9.5KG |
| Υψόμετρο δοκιμής | 260mm, 280mm | 260mm, 280mm, 300mm | 260mm, 280mm, 300mm, 320mm, 343mm |
| Διάμετρος της τρύπας του φουσκωτή | 6.5mm, 9.5mm | 6.5mm, 9.5mm, 13mm | 6.5mm, 9.5mm, 9.4mm, 13.0mm, 14.5mm, 15.9mm |
| Τρόπος ρύθμισης ύψους | Χειροκίνητη ρύθμιση | ||
| Μέγιστη διατομή του αγωγού που μπορεί να δοκιμάσει | ≤ 10,0 mm2 | ≤ 25,0 mm2 | ≤ 50,0 mm2 |
| Μέγεθος και βάρος | Δοκιμαστικό σύστημα | ||
| Εργασιακή ισχύς | Δυνατότητα εκτόξευσης: | ||
| Προϋποθέσεις εργασίας | 5-35°C (θερμοκρασία), 30%-90%R.H. | ||
| Πρότυπο σύμφωνα με | Διάταξη 12 της IEC60884-1.2.5/σχήμα 13
| Διάταξη 12 της IEC60669-1.2.5/σχήμα 9 | Διάταξη 6 της IEC 62052-31.9.7.3/σχήμα H.1 |
Πίνακας 3 - Αξίες κάμψης υπό δοκιμή μηχανικού φορτίου
| Ονομαστική περιοχή της εγκάρσιας τομής (mm2) | Διάμετρος βουτύρου (mm) | ΥψόμετροΑ | Μάζα |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35.0 | 14.5 | 300 | 6.8 |
| 50.0 | 15.9 | 343 | 9.5 |
| 70.0 | 19.1 | 368 | 10.4 |
| 95.0 | 19.1 | 368 | 14.0 |
| 120.0 | 22.2 | 406 | 14.0 |
| 150.0 | 22.2 | 406 | 15.0 |
| 185.0 | 25.4 | 432 | 16.8 |
| 240.0 | 28.6 | 464 | 20.0 |
| 300.0 | 28.6 | 464 | 22.7 |
| 400.0 | 31.8 | 495 | 50.0 |
| 500.0 | 38.1 | 572 | 50.0 |
| 630.0 | 44.5 | 660 | 70.3 |
| Εάν μια βούσκα με τη δοθείσα διάμετρο τρύπας δεν είναι επαρκής για να χωρέσει τον αγωγό χωρίς δέσιμο, μπορεί να χρησιμοποιηθεί μια βούσκα με την επόμενη μεγαλύτερη τρύπα. | |||
| ΑΑνεπάρκεια για ύψος H: ± 15 mm | |||
