Εξοπλισμός δοκιμής σωλήνων ταλάντωσης με νερό για δοκιμές IPX4
1Εισαγωγή
Ο σωλήνας ταλάντευσης έχει σχεδιαστεί σύμφωνα με το σημείο 14 της εικόνας IEC60529.2.3 και 14.2.4, εφαρμόζεται για την επαλήθευση της προστασίας κατά των ψεκασμών (IPX3) και των ψεκασμών νερού (IPX4), και χρησιμοποιείται ευρέως στις βιομηχανίες ηλεκτρονικών ειδών, φωτιστικών, ηλεκτρικών εξαρτημάτων, ανταλλακτικών αυτοκινήτων κλπ.

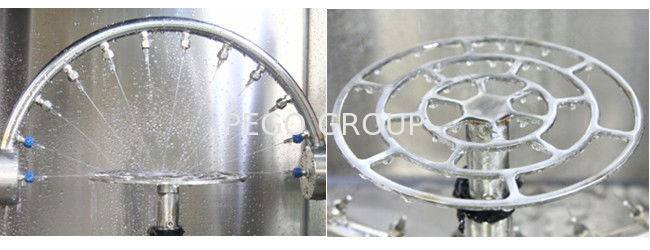

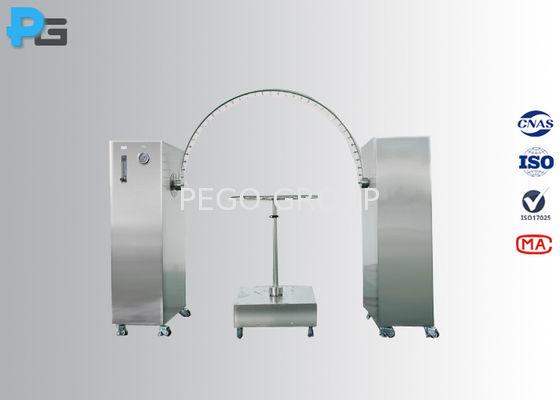

Ο εξοπλισμός δοκιμής υδροστερότητας IPX3 και IPX4 αποτελείται από κυματιζόμενους σωλήνες (R200 έως R1600), πίνακα στροφής, δεξαμενή νερού, μονάδες ελέγχου (οθόνη αφής + PLC), μετρητή ροής κλπ.Ο σωλήνας ταλαντώσεως είναι κατασκευασμένος από ανοξείδωτο χάλυβα SUS304Για τη δοκιμή IPX3, ο ταλαντωτικός σωλήνας έχει τρύπες ψεκασμού σε τόξο 600σε κάθε πλευρά του κεντρικού σημείου (οι άλλες τρύπες είναι μπλοκαρισμένες), ο συνολικός ρυθμός ροής ρυθμίζεται σύμφωνα με τις προδιαγραφές, το υπό δοκιμή περίβλημα τοποθετείται στο κεντρικό σημείο του ημικύκλου,ο σωλήνας προκαλείται να ταλαντεύεται σε γωνία 1200, 600σε κάθε πλευρά της κατακόρυφης, ο χρόνος για μία πλήρη ταλάντευση (2*1200Για τη δοκιμή IPX4, ο ταλάντευτος σωλήνας διαθέτει τρύπες ψεκασμού σε ολόκληρο το 180° του ημικύκλου,η συνολική ροή προσαρμόζεται σύμφωνα με την τυποποιημένη απαίτησηΟ σωλήνας προκαλείται να ταλαντεύεται σε γωνία σχεδόν 3600, 1800σε κάθε πλευρά της κατακόρυφης και χρόνο για μία πλήρη ταλάντευση (2*3600Η διάρκεια της δοκιμής είναι 10 λεπτά.
2. Προδιαγραφή
| Σχήμα |
IPX34C |
| Ράδιο σωλήνα |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Εξωτερικό μέγεθος (L*W*H, m) |
4*3.2*2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.8*2.2*2.2 |
2.4*1.8*2 |
2*1,4*1.8 |
/ |
/ |
| Ταχύτητα παράδοσης (L/min) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Διάμετρος του πίνακα περιστροφής (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Υψόμετρος του δίσκου (mm) |
1750~2350 |
1750~2350 |
1350~1950 |
1350~1950 |
950 έως 1550 |
550 έως 1000 |
/ |
/ |
| Ανοιχτότητα των ακροβομβίδων (mm) |
0.4 |
| Γωνία του σωλήνα |
1200(IPX3), 3600(IPX4) ή καθορίζεται από τον χρήστη |
| Ταχύτητα περιστροφής του σωλήνα |
4s για 2*1200, 12s για 2*3600ή καθορισμένη από χρήστη |
| Υλικό σωλήνα |
Ατσάλι SUS304 από ανοξείδωτο χάλυβα |
| Ταχύτητα περιστροφής του δίσκου |
1 έως 5 r/min |
| Προστασία |
Ηλεκτρική διαρροή, υδροπενία, βραχυκύκλωμα |
| Εργασιακή ισχύς |
220V, 50/60Hz, 1KW |
| Πηγή νερού |
1) Ο χρήστης απαιτείται να ρυθμίσει μια πηγή νερού για τον εξοπλισμό στον τόπο εγκατάστασης, με πίεση νερού τουλάχιστον 0,2Mpa, και να εγκαταστήσει μια βρύση 4/8 ιντσών.
2) Η βρύση δεν πρέπει να βρίσκεται σε απόσταση μεγαλύτερη των 2 μέτρων από τον εξοπλισμό
|
3Συχνές ερωτήσεις
1) Μπορεί ο εξοπλισμός να προσαρμόσει όλους τους κυματιζόμενους σωλήνες;
Ναι.
2) Μπορούμε να προσαρμόσουμε την αντοχή του δίσκου;
Πέγκο: Ναι, η κανονική πλακέτα μπορεί να αντέξει τα δείγματα με βάρος μικρότερο από 50KG, αλλά υποστηρίζουμε την εξατομικευμένη υπηρεσία.
3) Τι είδους νερό μπορεί να χρησιμοποιηθεί;
Πέγκο: Γλυκό νερό, ωστόσο, το δοκιμαστικό νερό μπορεί να είναι διαφορετικό ανάλογα με τα πρότυπα του προϊόντος και τους σκοπούς της δοκιμής..Αλλά στην πράξη, το νερό της βρύσης χρησιμοποιείται το πολύ, ο εξοπλισμός ρυθμίζει 2 φίλτρα νερού.
4) Τι πρέπει να κάνουμε αν η βελόνα είναι φραγμένη;
Πέγκο: οι μπλε βελόνες μπορούν να αντικατασταθούν εύκολα, απλά βουτήξτε την βελόνα και αντικαταστήστε μια νέα. 100 εφεδρικές βελόνες θα αποσταλούν μαζί με τα προϊόντα.
5) Μπορεί το νερό να ανακυκλωθεί;
Όχι, είναι ανοιχτό τύπου εξοπλισμός, το νερό δεν μπορεί να ανακυκλωθεί, αλλά έχουμε τον εξοπλισμό θαλάμου για επιλογή.
6) Θα παρέχετε την εγκατάσταση επί τόπου;
Πέγκο: Στην πραγματικότητα, ο εξοπλισμός δεν θα χρειαστεί εγκατάσταση επί τόπου. Ο εξοπλισμός θα αποσταλεί σχεδόν ολόκληρος, ο χρήστης χρειάζεται μόνο να κάνει μια απλή σύνδεση καλωδίωσης όταν λάβει τα αγαθά.
7) Ποια είναι η περίοδος εγγύησης; και πώς μπορούμε να πάρουμε την υπηρεσία μετά την πώληση;
Πέγκο: Η περίοδος εγγύησης είναι 12 μήνες από την παραλαβή των αγαθών από τον χρήστη. Το 95% των προβλημάτων μετά την πώληση μπορούν να επιλυθούν από την ομάδα μηχανικών μας μέσω εξ αποστάσεως υπηρεσίας.Οι πελάτες θα λάβουν μια απάντηση εντός 24 ωρών την εργάσιμη ημέρα μετά την αναφορά του προβλήματοςΑπό την εμπειρία μας, τα περισσότερα προβλήματα μπορούν να αφαιρεθούν με την καθοδήγηση του μηχανικού μας, μόνο ένα μικρό μέρος των προβλημάτων προκαλούνται από την αποτυχία των εξαρτημάτων,Αυτό οφείλεται στο γεγονός ότι χρησιμοποιούμε τα εμπορικά στοιχείαΑν τα εξαρτήματα είναι κατεστραμμένα, θα στείλουμε ένα νέο για αντικατάσταση, τα νέα εξαρτήματα θα χρεωθούν δωρεάν εντός της περιόδου εγγύησης.Και επίσης η ομάδα ιδιοκτήτη μας θα σας διδάξει πώς να αντικαταστήσετε τα κατεστραμμένα μέρη.
