Δοκιμαστική συσκευή κάμψης καλωδίων ηλεκτρικής ενέργειας για δοκιμή κάμψης

1- εισαγωγή συσκευής δοκιμής κάμψης καλωδίων

Η συσκευή δοκιμής κάμψης καλωδίου έχει σχεδιαστεί σύμφωνα με το σημείο 26.4 του παραρτήματος IEC62196-1, σχήμα 20 και πίνακα 14,Εφαρμόζεται για τη διενέργεια δοκιμής κάμψης με μηχανικό φορτίο των μη επαναφορτώσιμων εξαρτημάτων του ηλεκτρικού συλλέκτη και του συνδέσμου του οχήματος..

Μέθοδος δοκιμής:

Το δείγμα στερεώνεται στο συστατικό ταλαντώσεως της συσκευής, έτσι ώστε στη μέση της διαδρομής το καλώδιο να φορτίζεται με βάρος,και ένα ρεύμα ίσο με το ονομαστικό ρεύμα του εξαρτήματος περνά μέσα από τους αγωγούς, η τάση μεταξύ τους είναι η ονομαστική τάση, το συστατικό ταλάντευσης μετακινείται προς τα πίσω και προς τα εμπρός με γωνία 90° (45° στις δύο πλευρές της κατακόρυφης),ο αριθμός των κάμψεων είναι 20000 και ο ρυθμός κάμψης 60 ανά λεπτόΜετά τη δοκιμή, τα δείγματα δεν πρέπει να παρουσιάζουν βλάβη κατά την έννοια του παρόντος εγγράφου.

Δομή:

Ο εξοπλισμός υιοθετεί δομή πάτωμα-σταθμό και ελέγχεται από PLC και οθόνη αφής.Εξοπλίστε με 4 τροχούς για να κάνει το μηχάνημα κινείται εύκολα.

2. Προδιαγραφή συσκευής δοκιμής κάμψης καλωδίων

Πίνακας 14 - Δοκιμή κάμψης μηχανικού φορτίου

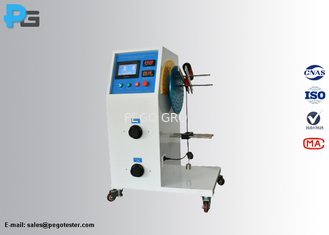

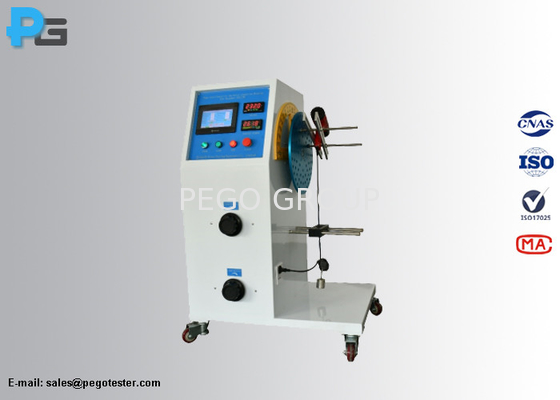

3. Εικόνα συσκευής δοκιμής κάμψης καλωδίων

4. Ενημερωτικά ερωτήματα

1) Η συσκευή δοκιμής κάμψης καλωδίου συνοδεύεται από πιστοποιητικό βαθμονόμησης;

Απάντηση: Ναι, θα παραδοθεί με το πιστοποιητικό βαθμονόμησης, το κόστος είναι πρόσθετο.

2) Ποια είναι η γωνία κλίσης;

Απάντηση: Η γωνία μπορεί να ρυθμιστεί 0-360⁰Ελεύθερα (προϋπόθεση 90⁰, ± 45⁰σε κάθε πλευρά από κάθετη ή οποιαδήποτε επιθυμητή γωνία).

3) Ποια είναι η ταχύτητα;

Απάντηση: Η ταχύτητα μπορεί να ρυθμιστεί από 0 έως 60 κύκλους/min.

4) Ποια συσκευασία θα χρησιμοποιηθεί για αποστολή;

Απάντηση: Η συσκευή θα συσκευαστεί σε ξύλινη θήκη.

5) Πώς μπορούμε να παραγγείλουμε αυτό το προϊόν;

Απάντηση: Παρακαλούμε στείλτε αναζήτηση σε εμάς, ο πωλητής μας θα επικοινωνήσει μαζί σας εντός 24 ωρών.
