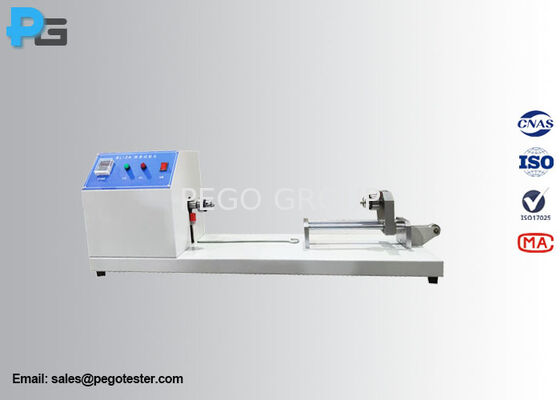

IEC60851-3 Εναλισμένο στρογγυλό καλώδιο συσκευή δοκιμής αλληλεπιδράσεων ισχύς εισόδου AC 220V±10% 50Hz

Μηχανή δοκιμής μεταξύ ομοτίμων με στρογγυλό καλώδιο

1.Εισαγωγή

Η συσκευή δοκιμής ομότιμης δοκιμής με στρογγυλό καλώδιο με σμάλτο έχει σχεδιαστεί σύμφωνα με την παράγραφο 6.5 του παραρτήματος IEC60851-3 σχήμα 6 και την παράγραφο 6.5 του παραρτήματος GB/T4074.3 σχήμα 6.Χρησιμοποιείται για τη δοκιμή των ιδιοτήτων προσκόλλησης των ταινιών των στρογγυλών καλωδίων με ονομαστική διάμετρο αγωγού άνω του 1.000 mm.

Στο εξοπλισμό δοκιμής τοποθετείται ένα ίσιο κομμάτι καλωδίου που αποτελείται από δύο διατάξεις στερέωσης 500 mm μεταξύ τους στον ίδιο άξονα, μία από τις οποίες μπορεί να περιστρέφεται ελεύθερα.Το άλλο δεν είναι, αλλά μπορεί να μετακινηθεί αξιακά και φορτώνεται για να εφαρμόσει μια ένταση στο περιστρεφόμενο σύρμα. The pressure om the scraper shall be sufficient to remove the coating and leave a clean smooth surface at the coating/conductor interface without scraping off a significant quantity of conductor materialΗ αφαίρεση της επικάλυψης πρέπει να αρχίζει περίπου 10 mm από τις διατάξεις κάμψης.Η διάταξη επικάλυψης πρέπει να κινείται με ταχύτητα μεταξύ 60r/min και 100r/min έως ότου επιτευχθεί ο αριθμός περιστροφών R όπως ορίζεται στο σχετικό πρότυπο..

2.Προδιαγραφές

3.Φορτίο για την δοκιμή απολέπισης

4Φωτογραφία.
