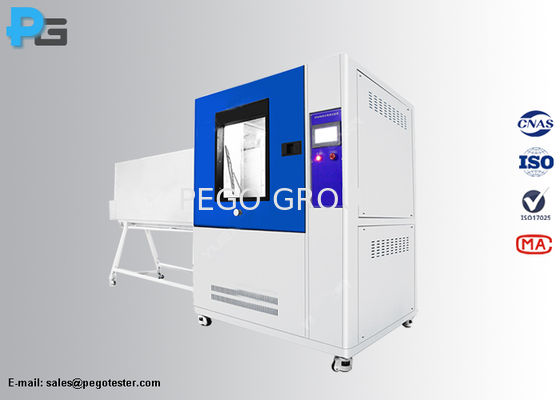

Θερμικός θάλαμος δοκιμής υψηλής πίεσης αεριωθούμενος IEC60529 ISO20653 για IPX5 IPX6 IPX9K
IEC60529 / ISO20653 Δοκιμαστικός θάλαμος υψηλής πίεσης υψηλής πίεσης για IPX5 IPX6 IPX9K
Εισαγωγή
Ο θάλαμος δοκιμής ψεκασμού υψηλής πίεσης υψηλής πίεσης IPX69K έχει σχεδιαστεί σύμφωνα με τα πρότυπα IEC60529, DIN40050-9 σχήμα 7 και ISO20653 σχήματα 8 και 9. Αυτός ο εξοπλισμός εκτελεί δοκιμές IPX5, IPX6, IPX6K και IPX9K με παραμέτρους που καθορίζονται από το χρήστη μέσω μιας οθόνης αφής LCD 7 ιντσών και του συστήματος αυτόματου ελέγχου PLC (Panasonic). Κατασκευασμένο με ακροφύσια από ανοξείδωτο χάλυβα, περιστρεφόμενο δίσκο και εσωτερικό κουτί, περιλαμβάνει ενσωματωμένη αδιάβροχη υποδοχή για ζωντανή δοκιμή. Ιδανικό για ηλεκτρικό εξοπλισμό σε οδικά οχήματα, κινητήρες, ηλεκτρικά εξαρτήματα και αδιάβροχες δοκιμές ανταλλακτικών αυτοκινήτων, επιτρέπει την αξιολόγηση της απόδοσης και τη βελτίωση του προϊόντος.
Πίδακες νερού IPX5
Το νερό που εκτοξεύεται από ένα ακροφύσιο (6,3 mm) έναντι του περιβλήματος από οποιαδήποτε κατεύθυνση δεν πρέπει να έχει βλαβερές συνέπειες. Διάρκεια δοκιμής: τουλάχιστον 15 λεπτά, όγκος: 12,5 λίτρα ανά λεπτό, πίεση 30 kPa σε απόσταση 3 m.
IPX6 Ισχυροί πίδακες νερού
Το νερό που εκτοξεύεται σε ισχυρούς πίδακες (στόμιο 12,5 mm) στο περίβλημα από οποιαδήποτε κατεύθυνση δεν πρέπει να έχει επιβλαβείς επιπτώσεις. Διάρκεια δοκιμής: τουλάχιστον 3 λεπτά, όγκος: 100 λίτρα ανά λεπτό, πίεση 100 kPa σε απόσταση 3 m.
IPX6-K Ισχυροί πίδακες νερού με αυξημένη πίεση
Το νερό που εκτοξεύεται σε ισχυρούς πίδακες (στόμιο 12,5 mm) στο περίβλημα από οποιαδήποτε κατεύθυνση, υπό υψηλή πίεση, δεν πρέπει να έχει επιβλαβείς επιπτώσεις. Διάρκεια δοκιμής: τουλάχιστον 3 λεπτά, Όγκος νερού: 75 λίτρα ανά λεπτό, Πίεση: 1000 kPa σε απόσταση 3 m.
Καθαρισμός πίδακες νερού υψηλής πίεσης/ατμού IPX9K
Το νερό που εκτοξεύεται σε υψηλή πίεση και υψηλή θερμοκρασία στο περίβλημα από 4 κατευθύνσεις (00, 300, 600, 900) δεν πρέπει να έχει επιβλαβείς επιπτώσεις. Διάρκεια δοκιμής: 30s ανά κατεύθυνση, όγκος νερού: 14~16 λίτρα ανά λεπτό, πίεση: 8000~10000 Kpa, θερμοκρασία: 80±5℃, απόσταση δοκιμής: 100 έως 150 mm.
Χαρακτηριστικά
- Πλάκα από χάλυβα υψηλής ποιότητας, επικάλυψη με βερνίκι εστιών.
- Το εσωτερικό του θαλάμου και η στήριξη είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS304#.
- Οθόνη αφής 7 ιντσών και στοιχείο ελέγχου πυρήνα PLC για εύκολη λειτουργία και αυτόματο έλεγχο.
- Βηματικός κινητήρας υψηλής ποιότητας με ρυθμιζόμενη ταχύτητα και γωνία μέσω οθόνης αφής.
- Έλεγχος θερμοκρασίας IPD με ρυθμίσεις οθόνης αφής.
- Χρόνος δοκιμής: Ρύθμιση 0-999 λεπτά, αυτόματη διακοπή.
- Ολοκληρωμένη προστασία: διαρροή, έλλειψη νερού, υπερχείλιση, βραχυκύκλωμα και προστασία επαγωγής πόρτας.
- Ενσωματωμένη δεξαμενή νερού με δυνατότητα ανακύκλωσης, έλεγχος σφαιρικής βαλβίδας και συναγερμός χαμηλής στάθμης νερού.
- Διαφανές παράθυρο παρατήρησης με σκληρυμένο γυαλί και φως LED για παρακολούθηση δοκιμής.
Προδιαγραφές
| Μοντέλο |
IPX69K |
| Διάσταση εργασίας (mm) |
1200*1200*1200 (Μ*Π*Υ) |
| Εξωτερική διάσταση (mm) |
4200*1380*2050 (Μ*Π*Υ) |
| Διάμετρος ακροφυσίου IPX5 |
Φ6,3mm |
| Διάμετρος ακροφυσίου IPX6 |
Φ12,5mm |
| Απόσταση δοκιμής για IPX5/6 |
2,8 μέτρα (απόσταση από τα ακροφύσια έως το κέντρο του πικάπ) |
| Μέθοδος στερέωσης ακροφυσίων |
Μηχανική στερέωση (αυτόματη ή προγραμματιζόμενη γωνία πιστολιού ακροφυσίου ρυθμιζόμενη) |
| Αριθμός ακροφυσίων για IPX9K |
4 |
| Θέση ακροφυσίων |
00, 300, 600, 900 (κάθετη κατανομή) |
| Απόσταση δοκιμής για IPX9K |
100~200mm (ρυθμιζόμενο) |
| Ώρα δοκιμής |
30s ανά θέση |
| Αντέχει βάρος |
50 κιλά |
| Ώρα δοκιμής |
0~9999s (προρυθμιζόμενο) |
| Διάμετρος πικάπ |
Φ600mm |
| Λειτουργία ανύψωσης περιστρεφόμενου δίσκου |
Ρυθμιζόμενο με το χέρι |
| Ρυθμός ροής IPX5 |
12,5±0,625 (L/min) |
| Ρυθμός ροής IPX6 |
100±5 (L/min) |
| Θερμοκρασία IPX9K |
RT. Ή 80±5℃ |
| Πίεση νερού IPX9K |
8000-10000 Kpa |
| Ταχύτητα περιστροφής του πικάπ |
4-10 r/min (ρυθμιζόμενο) |
| Λειτουργική ισχύς |
380v/50Hz, 15KW |
| Ισχύς EUT |
220V |
| Προστασία |
Προστασία από διαρροές, προστασία από έλλειψη νερού, προστασία από βραχυκύκλωμα, προστασία επαγωγής |
