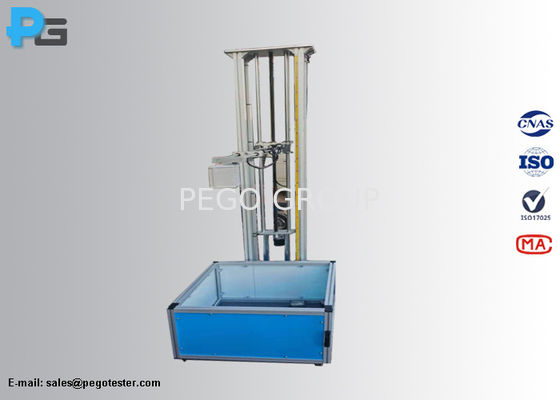

Διάταξη 8 της IEC61010-1.2.2 Σχήμα 10 Μηχανή δοκιμής αντίκτυπου πτώσης σφαίρας από χάλυβα για ιατρικό ηλεκτρικό εξοπλισμό

Διάταξη 8 της IEC61010-1.2.2 Σχήμα 10 ΧάλυβαςΣφαίραΠέτα το.Δοκιμή επιπτώσεωνΜηχανή για ιατρικό ηλεκτρικό εξοπλισμό

1.Εισαγωγή

Ηεξοπλισμός δοκιμής πρόσκρουσης από πτώση σφαίρας από χάλυβαέχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις απαιτήσεις της παραγράφου 8.2 της IEC61010-1 και της παραγράφου 15 του σχήματος 10 της IEC60601-1.3.3, παράγραφος 4 της IEC60950-1.4.5 και στο σχήμα 4Α, παράγραφος 4 της IEC60598-1.13.4, IEC62368-1 Παράρτημα Τ.6 και Σχήμα Τ.1Ο εξοπλισμός μπορεί να παρέχει τόσο την επίπτωση σφαίρας εκκρεμές όσο και την επίπτωση σφαίρας κατακόρυφης πτώσης.Αυτό το δοκιμαστή χρησιμοποιεί την αρχή της ηλεκτρομαγνητικής έλξης για να προσελκύσει διάφορες μπάλες χάλυβα, και απελευθερώνει ή προσελκύει τις δοκιμαστικές σφαίρες χάλυβα μέσω της μαγνητικής απελευθέρωσης ή έλξης που παράγεται από την ενεργοποίηση και απενεργοποίηση του ηλεκτρομαγνήτη για την επίτευξη της πρόσκρουσης της σφαίρας πτώσης.Η σφαίρα του εκκρεμές ανυψώνεται με ένα σχοινί από χάλυβα, και η ενέργεια πρόσκρουσης που παράγεται από τη διαφορά ύψους ποσοτικοποιείται για να παρέχει την ενέργεια πρόσκρουσης της σφαίρας εκκρεμούλα που απαιτείται για τη δοκιμή.Η προεπιλεγμένη διαμόρφωση του δοκιμαστή κρούσης μπάλας πτώσης είναι φ50mm μπάλα από χάλυβαΟι σφαίρες από ανοξείδωτο χάλυβα είναι μη μαγνητικές, οι σφαίρες από χάλυβα που διαμορφώνονται φέρουν σφαίρες από χάλυβα.Παρακαλούμε να δώσετε προσοχή στο λίπος για συντήρηση για να αποφύγετε τη σκουριά.

2.Τύπος

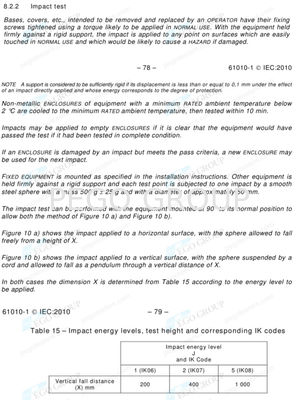

IEC61010-1 Ηλεκτρικός ιατρικός εξοπλισμός - Μέρος 1: Γενικές απαιτήσεις για τη βασική ασφάλεια και τις βασικές επιδόσεις2. και το σχήμα 10

Ηλεκτρικός ιατρικός εξοπλισμός - Μέρος 1: Γενικές απαιτήσεις για τη βασική ασφάλεια και τις βασικές επιδόσεις3.3

IEC60950-1Εξοπλισμός τεχνολογίας πληροφοριών4.5 και σχήμα 4Α

IEC62368-1 Εξοπλισμός ηχητικών/βιντεοειδών, τεχνολογίας πληροφοριών και επικοινωνιών ∆έλος 1: Απαιτήσεις ασφάλειας Παράρτημα Τ.6 και Σχήμα Τ.1

IEC60598-1 Φωτιστικά ∆Μ 1: Γενικές απαιτήσεις και δοκιμές Τμήμα 4.13.4

3Εφαρμογή

Ησυσκευή δοκιμής πτώσης σφαίρας από χάλυβαΧρησιμοποιείται κυρίως για την προσομοίωση της πρόσκρουσης από ελεύθερη πτώση αντικειμένων σε ορισμένο ύψος, ώστε να αξιολογείται η απόδοση σχετικών υλικών, προϊόντων ή δομών.

3.1 Δοκιμή απόδοσης υλικών

- Αξιολογήστε την αντοχή του υλικού: Επιτρέποντας στην χάλυβα σφαίρα να πέσει στην επιφάνεια του δοκιμαζόμενου υλικού από διαφορετικά ύψη, να παρατηρήσει την παραμόρφωση, τη ρωγμάτωση και άλλες συνθήκες του υλικού υπό επίθεση,και έτσι να κρίνει την αντοχή του υλικούΓια παράδειγμα, στην έρευνα και την ανάπτυξη μεταλλικών υλικών, μπορεί να συγκριθεί η αντοχή σε κρούσεις των μετάλλων με διαφορετικές συνθέσεις ή με θερμικές επεξεργασίες.παρέχοντας μια βάση για τη βελτιστοποίηση των υλικών.

- Χαρακτηριστικά της κόπωσης του υλικού μελέτης: Διενέργεια πολλαπλών δοκιμών πρόσκρουσης από πτώση ατσάλινης σφαίρας για την προσομοίωση των φορτίων πρόσκρουσης που μπορεί να υποστούν τα υλικά κατά τη διάρκεια μακροχρόνιας χρήσης, ανάλυση της συσσώρευσης βλάβης από κόπωση στα υλικά,και να προβλέψει τη διάρκεια ζωής των υλικών σε πρακτικές εφαρμογές.

3.2 Επιθεώρηση ποιότητας του προϊόντος

- Αξιολόγηση των επιδόσεων προστασίας των συσκευασιών: Τοποθετήστε το συσκευασμένο προϊόν κάτω από τη συσκευή δοκιμής και αφήστε την χάλυβα σφαίρα να πέσει πάνω στην συσκευασία για να προσομοιώσετε τις επιπτώσεις που μπορεί να υποστεί το προϊόν κατά τη μεταφορά και τον χειρισμό.Ελέγξτε αν τα υλικά και η δομή της συσκευασίας μπορούν να προστατεύσουν αποτελεσματικά το προϊόν, ώστε να βελτιστοποιηθεί ο σχεδιασμός των συσκευασιών και να μειωθεί η ζημιά των προϊόντων κατά τη διαδικασία εφοδιασμού.

- Δοκιμές αντοχής πτώσης ηλεκτρονικών προϊόντων: Για τα ηλεκτρονικά προϊόντα όπως τα κινητά τηλέφωνα και τα tablet, τοποθετήστε τα στο πάγκο δοκιμών και πραγματοποιήστε δοκιμές πτώσης με χάλυβα σφαίρες για την αξιολόγηση της ανοχής του περιβλήματος, της οθόνης,εσωτερικά στοιχείαΑυτό συμβάλλει στη βελτίωση του δομικού σχεδιασμού του προϊόντος και στην ενίσχυση της αξιοπιστίας και της αντοχής του προϊόντος.

-Έλεγχος αντοχής των προϊόντων γυαλιού: Για τα γυάλινα προϊόντα, όπως τα γυάλινα δοχεία και τα παράθυρα οχημάτων, η δοκιμή πτώσης σιδηροσφαιρικής σφαίρας μπορεί να ανιχνεύσει την αντοχή τους στην πρόσκρουση.προσδιορίζει εάν τα προϊόντα πληρούν τα πρότυπα ποιότητας και τις απαιτήσεις ασφάλειας, και διασφαλίζουν την ασφάλεια των προϊόντων κατά την κανονική χρήση και τις πιθανές τυχαίες επιπτώσεις.

3.3 Εφαρμογές στον τομέα των κατασκευών και της μηχανικής

- Δοκιμασία αντοχής σε κρούση των κεραμιδών οροφής: Ρίξτε την χάλυβα σφαίρα στα κεραμίδια της στέγης για να προσομοιώσετε φυσικούς παράγοντες πρόσκρουσης όπως χαλάζι, να αξιολογήσετε την αντοχή στην πρόσκρουση των κεραμιδών της στέγης,και να παρέχει μια αναφορά για την επιλογή των κεραμιδών οροφής και τον έλεγχο της ποιότητας, διασφαλίζοντας την υδροστασία και την κατασκευαστική ασφάλεια των κτιρίων σε δυσμενείς καιρικές συνθήκες

- Έρευνα για την αντοχή σε κρούσεις του σκυροδέματος: Μέσω της δοκιμής πτώσης σφαιριού από χάλυβα, μελετάται η μηχανική αντίδραση του σκυροδέματος υπό φορτία πρόσκρουσης,και να παρέχει υποστήριξη δεδομένων για την εφαρμογή των δομών από σκυρόδεμα σε μηχανικά σενάρια όπου υπόκεινται σε αντίκτυπο, όπως στρατιωτικά έργα προστασίας και ανθεκτικές στις εκρήξεις κατασκευές.

3.4 στον τομέα της επιστημονικής έρευνας και της διδασκαλίας

- Παροχή υποστήριξης δεδομένων για την ακαδημαϊκή έρευνα: Στην έρευνα επιστημών όπως η επιστήμη των υλικών και η μηχανική, η συσκευή δοκιμής πτώσης από χάλυβα μπορεί να χρησιμοποιηθεί για την απόκτηση δεδομένων δυναμικής απόκρισης υλικών υπό φορτία πρόσκρουσης, όπως άγχος,ελαστικότητα, και τα πρότυπα παραμόρφωσης, παρέχοντας πειραματική βάση για τον καθορισμό και την επαλήθευση των συνιστωσών σχέσεων υλικών, θεωρητικά μοντέλα δυναμικής των επιπτώσεων κλπ.

- Να χρησιμεύει ως εργαλείο διδασκαλίας και επίδειξης: Κατά τη διάρκεια της διδασκαλίας των σχετικών ειδικοτήτων, χρησιμοποιήστε τη συσκευή δοκιμής πτώσης σιδηροτροφικών σφαιρών για επιτόπιες επίδειξεις, επιτρέποντας στους μαθητές να παρατηρούν διαισθητικά το φαινόμενο της πρόσκρουσης,να κατανοούν τις σχετικές γνώσεις, όπως τις μηχανικές ιδιότητες των υλικών και τη δυναμική της πρόσκρουσης, και να βελτιώσουν το ενδιαφέρον των μαθητών για τη μάθηση και την ικανότητά τους να κατανοούν τις θεωρητικές γνώσεις.

4.Παράμετροι

4Φωτογραφία.
