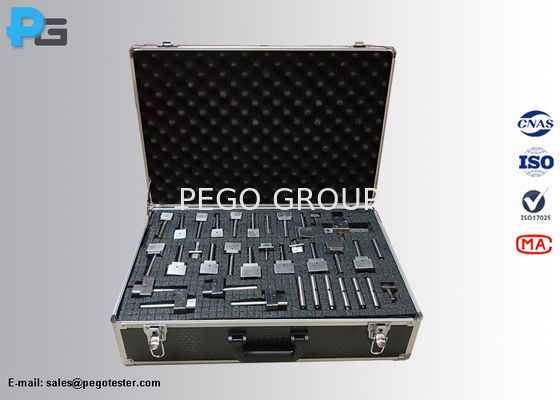

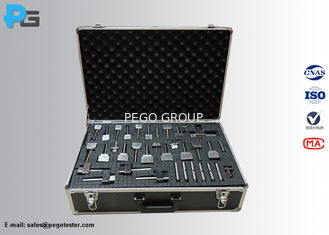

| Τύπος |
Αριθμός εικόνας και ονομασία μεγέθους |
Σκοπός της δοκιμής |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 2 - Διάμετρος μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C1 |
Για την επαλήθευση εάν ο συνδετήρας C1 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 3 - Διάμετρο μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C5 |
Για την επαλήθευση εάν ο συνδετήρας C5 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 4 - Διάμετρο μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C7 |
Για την επαλήθευση εάν ο συνδετήρας C7 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 5 - Διάμετρο μεταφοράς για συνδέσμους πλευρικής είσοδος στο τυποποιημένο φύλλο C7 |
Για την επαλήθευση εάν ο συνδετήρας C7 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 6 - Διάμετρο μη χρήσης για συνδέσμους στα τυποποιημένα φύλλα C1 |
Για την επαλήθευση εάν ο συνδετήρας C1 δεν μπορεί να εισαχθεί στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 7 - Διάμετρο μη χρήσης για συνδέσμους στα τυποποιημένα φύλλα C1, C5 και C7 |
Για την επαλήθευση εάν οι συνδέσεις C1, C5 και C7 δεν μπορούν να εισαχθούν στο μετρητή με δύναμη που δεν υπερβαίνει τα 60 N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 8 - Διάμετρο μη λειτουργίας για συνδέσμους στα τυποποιημένα φύλλα C1 και C7 |
Για την επαλήθευση εάν οι συνδέσεις C1 και C7 δεν μπορούν να εισαχθούν στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 9 - Λεπίδες για τον έλεγχο της αντοχής κατά της παραμόρφωσης του εμπρόσθιου μέρους των συνδέσμων στο τυποποιημένο φύλλο C7 |
Για τους συνδέσμους 2.5A για εξοπλισμό κλάσης II σύμφωνα με το πρότυπο φύλλο C7 πρέπει να υπάρχει επαρκής αντοχή στην παραμόρφωση. |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 10 - Διάμετρο μη λειτουργίας για τις εισόδους συσκευής στα τυποποιημένα φύλλα C8, C8A και C8B |
Όταν το μετρητή τοποθετείται μεταξύ των κορυφών των εισροών C8, C8A και C8B της συσκευής με δύναμη 30n, δεν πρέπει να αγγίζει τον πυθμένα της εισροής. |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 11 - Διάμετρος μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C9 |
Για να επαληθευθεί εάν ο συνδετήρας C9 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 12 - Διάμετρο μη χρήσης για συνδέσμους στο τυποποιημένο φύλλο C9 |
Για την επαλήθευση εάν ο συνδετήρας C9 δεν μπορεί να εισαχθεί στο μετρητή με δύναμη που δεν υπερβαίνει τα 60 N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 13 - Διάμετρος μεταφοράς για τις εισόδους συσκευής στα τυποποιημένα φύλλα C10 |
Για να επαληθευθεί εάν το μετρητή μπορεί να εισέλθει πλήρως στην είσοδο C10 της συσκευής με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 14 - Διάμετρο μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C13 |
Για την επαλήθευση εάν ο συνδετήρας C13 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 15 - Διάμετρο μη χρήσης για συνδέσμους στα τυποποιημένα φύλλα C13 και C17 |
Για την επαλήθευση εάν οι συνδέσεις C13 και C17 δεν μπορούν να εισαχθούν στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 16 - Διάμετρος μεταφοράς για τις εισόδους συσκευής στα τυποποιημένα φύλλα C14, C16 και C18 |
Για την επαλήθευση εάν το μετρητή μπορεί να εισέλθει πλήρως στις εισόδους C14, C16 και C18 της συσκευής με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 17 - Διάμετρος μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C15 |
Για την επαλήθευση εάν ο συνδετήρας C15 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 18 - Διάμετρο μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C17 |
Για την επαλήθευση εάν ο συνδετήρας C17 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 19 - Διάμετρος μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C19 |
Για την επαλήθευση εάν ο συνδετήρας C19 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 20 - Διάμετρος μεταφοράς για τις εισόδους συσκευής στα τυποποιημένα φύλλα C20 και C24 |
Για την επαλήθευση εάν το μετρητή μπορεί να εισέλθει πλήρως στις εισόδους C20 και C24 της συσκευής με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 21 - Διάμετρος μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C21 |
Για την επαλήθευση εάν ο συνδετήρας C21 μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 22 - Διάμετρος μεταφοράς για τις εισόδους συσκευής στο τυποποιημένο φύλλο C22 |
Για την επαλήθευση εάν το μετρητή μπορεί να εισέλθει πλήρως στις εισόδους της συσκευής C22 με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 23 - Διάμετρος μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C23 |
Για την επαλήθευση εάν το μετρητή μπορεί να εισέλθει πλήρως στις εισόδους της συσκευής C23 με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 24 - Διάμετρο μη χρήσης για συνδέσμους στα τυποποιημένα φύλλα C13, C15 και C17 |
Για την επαλήθευση εάν οι συνδέσεις C13, C15 και C7 δεν μπορούν να εισαχθούν στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 25 - Διάμετρος μεταφοράς για συνδέσμους στο τυποποιημένο φύλλο C15A |
Για να επαληθευθεί εάν ο συνδετήρας C15A μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 26 - Διάμετρος μεταφοράς για τις εισόδους συσκευής στο τυποποιημένο φύλλο C16A |
Για την επαλήθευση εάν ο συνδετήρας C16A μπορεί να εισέλθει πλήρως στο μετρητή με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 27 - Μεταφορά του μετρητή για τις πηγές εξαγωγής συσκευής στο τυποποιημένο φύλλο F |
Για την επαλήθευση εάν το μετρητή μπορεί να εισέλθει πλήρως στην είσοδο F της συσκευής με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 28 - Μεταφορά του μετρητή για τις πηγές εξαγωγής συσκευής στο τυποποιημένο φύλλο H |
Για την επαλήθευση εάν το μετρητή μπορεί να εισέλθει πλήρως στην είσοδο της συσκευής H με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 29 - Μεταφορά του μετρητή για τις πηγές εξόρυξης συσκευής στο τυποποιημένο φύλλο J |
Για την επαλήθευση εάν το μετρητή μπορεί να εισέλθει πλήρως στην είσοδο της συσκευής J με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 30 - Μεταφορά του διαμετρήματος για τις πρίζες των συσκευών στο τυποποιημένο φύλλο L |
Για την επαλήθευση εάν το μετρητή μπορεί να εισέλθει πλήρως στην είσοδο της συσκευής L με δύναμη που δεν υπερβαίνει τα 60N |
| Δελτίο ΕΚ 60320-3 |
Σχήμα 31 - Μέτρο για το σημείο ελέγχου της πρώτης επαφής (0,2A) |
Το κατάλληλο μετρητή εφαρμόζεται στην τρύπα εισόδου κάθε επαφής πρίζας του συνδέσμου με δύναμη που δεν υπερβαίνει τα 5N. Όταν το μετρητή είναι πλήρως εισαγμένο,η μεγαλύτερη καρφίτσα του μετρητή (μετρητής επαφής) πρέπει να έρχεται σε επαφή και η μικρότερη καρφίτσα (χωρίς μετρητή επαφής) δεν πρέπει να έρχεται σε επαφή.. |
| Σχήμα 31 - Μέτρο για το σημείο ελέγχου πρώτης επαφής (2.5Α) |
| Σχήμα 31 - Μέτρο για το σημείο ελέγχου πρώτης επαφής (6A) |
| Σχήμα 31 - Μέτρο για το σημείο ελέγχου πρώτης επαφής (10A) |
| Σχήμα 31 - Μέτρο για το σημείο ελέγχου πρώτης επαφής (16A-E) |
| Σχήμα 31 - Μέτρο για το σημείο ελέγχου πρώτης επαφής (16A-L) |
