IEC60320-1 Εξοπλισμός δοκιμής μέγιστης και ελάχιστης δύναμης άντλησης των ζεύξεων συσκευών

1Εισαγωγή

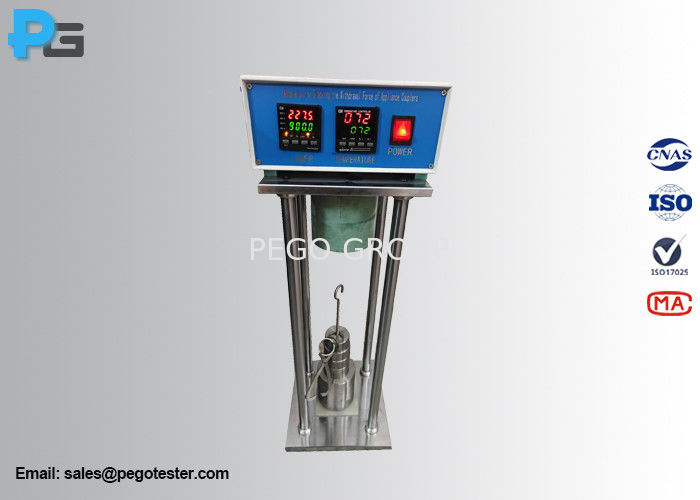

Ηεξοπλισμός δοκιμής δύναμης ανάσυρσης των ζεύξεων συσκευώνέχει σχεδιαστεί σύμφωνα με το σχήμα 3 και το σχήμα 4 της IEC60320-1 και την παράγραφο 16, για την επαλήθευση της μέγιστης και της ελάχιστης δύναμης άντλησης της πρίζας του συνδέσμου/ της συσκευής.Η ελάχιστη δύναμη άντλησης επαληθεύεται εισάγοντας το μετρητή δοκιμής σε κάθε μεμονωμένη πρίζα συνδέσμου/εξόδου συσκευής.Ο εξοπλισμός αποτελείται από ντουλάπι ελέγχου, πλάκα τοποθέτησης, συσκευή θέρμανσης, είσοδο συσκευής/κόλλημα πρίζας, γάντζο μάζας, συμπληρωματική μάζα και κύρια μάζα.Το ύψος του πλαισίου της συσκευής είναι 550 mmΗ διάμετρος συνδέσμου εισόδου/συσκευής της συσκευής είναι κατασκευασμένη από σκληροποιημένο χάλυβα με τραχύτητα που δεν υπερβαίνει τα 0,8 mm.

Μέγιστη δύναμη έλξης: εφαρμόζεται η μέγιστη δύναμη έλξης που καθορίζεται στο πρότυπο (η συνολική δύναμη της κύριας μάζας, της συμπληρωματικής μάζας, του γάντζου,και του συνδέσμου εισόδου/σύνδεσης συσκευής), η πρίζα / η πρίζα της συσκευής δεν πρέπει να παραμένει στην πρίζα εισόδου / πρίζα της συσκευής.

* Για τη δοκιμή των ζεύξεων συσκευής σε θερμές ή πολύ θερμές συνθήκες,η λειτουργία θέρμανσης πρέπει να ενεργοποιείται και η δοκιμή μέγιστης δύναμης άντλησης πρέπει να αρχίζει μετά την επίτευξη της καθορισμένης θερμοκρασίας.

Ελάχιστη δύναμη άντλησης: Κρατώντας το δείγμα στο χέρι, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, το μετρητή δεν πρέπει να πέφτει από το σύνολο επαφής εντός 3 δευτερολέπτων.

2. Παραμέτροι

Πίνακας 5 - Μέγιστες και ελάχιστες δυνάμεις απόσυρσης

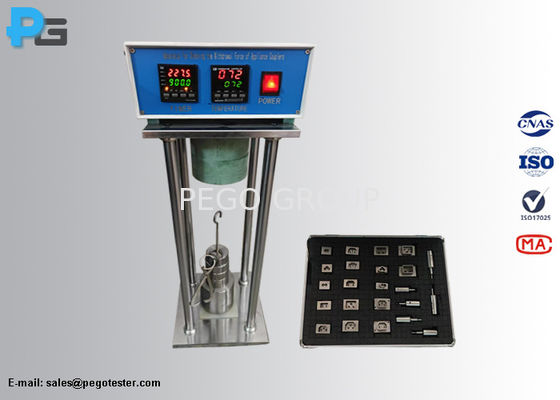

3Φωτογραφία μετρητών πολλαπλών και μονοπινών

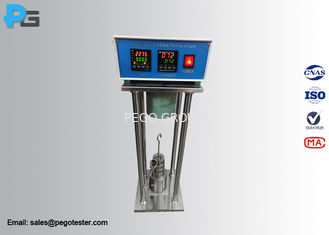

4Η σύνθεση της διάταξης δοκιμής δύναμης άντλησης

Η διάταξη δοκιμής δύναμης άντλησης συνίσταται σε πλαίσιο, θάλαμο ελέγχου, πλάκα στερέωσης, συσκευή θέρμανσης, σύνδεσμο εισόδου/σύνδεσης συσκευής (μέγιστο μετρητή πολλαπλών πινών και μετρητή ενιαίας εισόδου), σφίξιμο,συμπληρωματική και κύρια μάζαΤο πλαίσιο είναι από ατσάλι, η επιπλέον μάζα. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicΟ σύνδεσμος εισόδου/σύνδεσης της συσκευής (πολλαπλών πινών μετρητές) και οι μονοπινών μετρητές μπορούν να προσαρμοστούν σύμφωνα με το πρότυπο φύλλοσυνδετήρα/εκδοχή συσκευής.
