Εξοπλισμός δοκιμής βρύσης ψεκασμού IEC60529 για δοκιμές IPX3 και IPX4
1Εισαγωγή

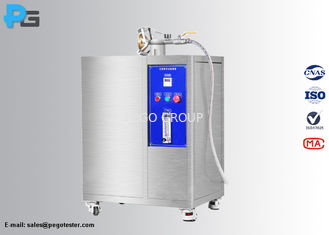

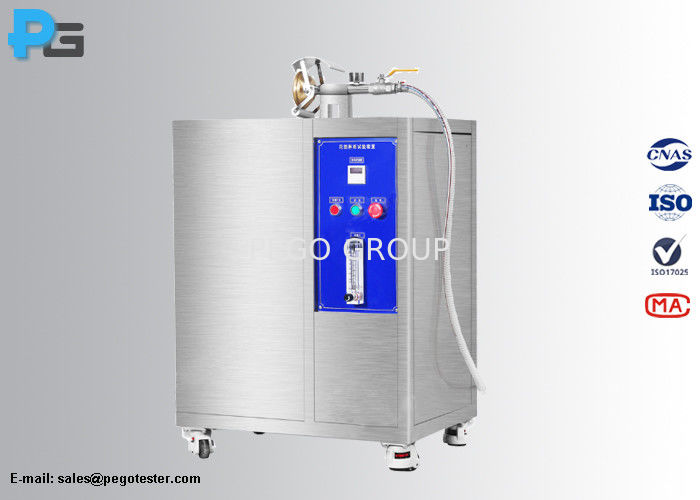

Ο εξοπλισμός δοκιμής ακροβωτίων ψεκασμού IPX3/4 μπορεί να πληροί τις απαιτήσεις των παραγράφων 14 της IEC60529.2.3 και 14.2.4 και σχήμα 5, εφαρμόζεται για την επαλήθευση της προστασίας από το νερό ψεκασμού (IPX3) και το νερό ψεκασμού (IPX4) για δείγμα μεγάλου μεγέθους.δεξαμενή νερού και κουτί ελέγχουΟ εξοπλισμός αυτός είναι για να προσομοιώνει τις συνθήκες βροχής για να ελέγχει τη φυσική απόδοση των εξωτερικών φωτιστικών, των οικιακών συσκευών, των εξαρτημάτων αυτοκινήτων κλπ.

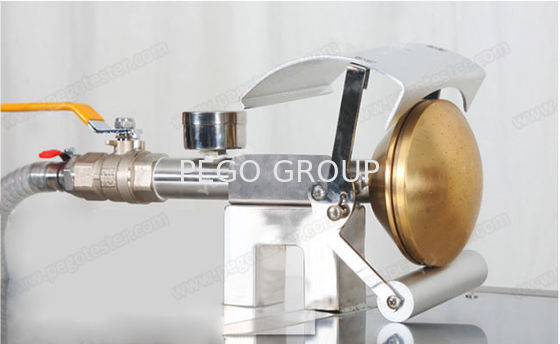

Η συσκευή χειριστήριου στόματος ψεκασμού έχει σχεδιαστεί σύμφωνα με το σχήμα 5 της IEC60529, εφαρμόζεται για την επαλήθευση της προστασίας από το νερό ψεκασμού (IPX3) και το νερό ψεκασμού (IPX4) για μεγάλο δείγμα.Η συσκευή που κρατείται στο χέρι αποτελείται από ακροφύσιο ψεκασμού, κινητή ασπίδα, αντίστοιχο βάρος, σωλήνα και μετρητή πίεσης.2 εσωτερικοί κύκλοι 12 τρυπών σε 3004 εξωτερικοί κύκλοι από 24 τρύπες σε 150Η κινητή ασπίδα είναι κατασκευασμένη από αλουμίνιο, η αντισταθμισμένη ασπίδα είναι στη θέση της για τη δοκιμή IPX3, η πίεση του νερού ρυθμίζεται ώστε να παρέχει τον καθορισμένο ρυθμό παράδοσης,η πίεση για την επίτευξη αυτού του ρυθμού παράδοσης θα είναι μεταξύ 50 και 150 kPa, και πρέπει να διατηρείται σταθερή κατά τη διάρκεια της δοκιμής, η διάρκεια της δοκιμής είναι 1min/m2της υπολογιζόμενης επιφάνειας του περιβλήματος και με ελάχιστη διάρκεια 5 λεπτών. Για δοκιμή IPX4,η αντισταθμισμένη ασπίδα αφαιρείται από τον ακροφύσιο ψεκασμού και το περίβλημα ψεκαστεί από όλες τις πρακτικές κατευθύνσεις, η ταχύτητα ροής νερού και ο χρόνος ψεκασμού ανά μονάδα επιφάνειας είναι ίδιοι με την δοκιμή IPX3.
2. Χαρακτηριστικά
● Για δοκιμές IPX3 και IPX4.
● Ο πύργος ψεκασμού επεξεργάζεται με τεχνολογία CNC, η κεφαλή είναι από καθαρό χαλκό και η επιφάνεια είναι γυαλισμένη με καθρέφτη.και τα άλλα μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS304.
● Η επιφάνεια της κεφαλής του ακροβωτίου ψεκαστεί με μια αντιτριβική επικάλυψη, η οποία μπορεί αποτελεσματικά να εμποδίσει το σημάδι νερού στην επιφάνεια του ακροβωτίου από το να παράγει πατίνα και να επηρεάσει την εμφάνιση.
● Η πίδακα ψεκασμού έχει 121 τρύπες διαμέτρου 0,5 mm (1 τρύπα στο κέντρο, 2 εσωτερικοί κύκλοι 12 τρυπών στα 3004 εξωτερικοί κύκλοι από 24 τρύπες σε 150βήμα), πληρούν πλήρως τις απαιτήσεις της IEC60529.
● Το κουτί ελέγχου περιλαμβάνει χρονόμετρο, κουμπί διακόπτη ρεύματος, κουμπί διακοπής έκτακτης ανάγκης, κουμπί εκκίνησης και ροόμετρο.
3. Προδιαγραφή
| Σχήμα |
IPX34AS |
| Εξωτερικό μέγεθος (L*W*H) |
870mm*600mm*950mm (κατάστημα ελέγχου)
370 mm*115 mm*165 mm (φυσίδα ψεκασμού)
|
| Διάμετρος πίδακας ψεκασμού |
102 χιλιοστά |
| Αριθμός τρυπών |
121 |
| Διάμετρος τρύπας |
Φ0,5 mm |
| Θέση τρυπών |
1 τρύπα στο κέντρο
2 εσωτερικοί κύκλοι 12 τρυπών σε 300βούρτσα
4 εξωτερικοί κύκλοι με 24 τρύπες σε 150βούρτσα
|
| Εξωτερική διάμετρος εισόδου νερού |
Φ16 mm |
| Εξωτερική διάμετρος σωλήνα νερού |
Φ28 mm |
| Ποσοστό ροής |
10L/min±5% |
| Μέθοδος ρύθμισης μετρητή ροής |
Χειροκίνητη ρύθμιση |
| Πεδίο πίεσης νερού |
50-150Kpa |
| Δείκτης μετρητή ροής |
Μέτρο ροής γυαλιού |
| Δυνατότητα δεξαμενής νερού |
150 λίτρα |
| Εργασιακή ισχύς |
220V/50Hz |
| Πηγή νερού |
1) Ο χρήστης απαιτείται να ρυθμίσει μια πηγή νερού για τον εξοπλισμό στον τόπο εγκατάστασης, με πίεση νερού τουλάχιστον 0,2Mpa, και να εγκαταστήσει μια βρύση 4/8 ιντσών.
2) Η βρύση δεν πρέπει να βρίσκεται σε απόσταση μεγαλύτερη των 2 μέτρων από τον εξοπλισμό
|
| Απαιτήσεις για το χώρο |
Το έδαφος είναι επίπεδο, η αποστράγγιση είναι ανεμπόδιστη, το έδαφος και οι τοίχοι είναι αδιάβροχοι, και η αποστράγγιση του δαπέδου ή το χαντάκι αποστράγγισης είναι τοποθετημένο |
4Συχνές ερωτήσεις
1) Τι είδους νερό μπορεί να χρησιμοποιηθεί;
Πέγκο: Το καθαρό νερό συνιστάται να χρησιμοποιείται προηγουμένως, το νερό της βρύσης, το γλυκό νερό ή άλλο νερό μπορεί να χρησιμοποιηθεί σύμφωνα με τις διαφορετικές προδιαγραφές.
2) Μπορεί το νερό να ανακυκλωθεί;
Όχι, είναι ανοιχτό τύπου εξοπλισμός, το νερό δεν μπορεί να ανακυκλωθεί, αλλά έχουμε τον εξοπλισμό θαλάμου για επιλογή.
3) Θα παρέχετε την εγκατάσταση επί τόπου;
Πέγκο: Στην πραγματικότητα, ο εξοπλισμός δεν θα χρειαστεί εγκατάσταση επί τόπου. Ο εξοπλισμός θα αποσταλεί σχεδόν ολόκληρος, ο χρήστης χρειάζεται μόνο να κάνει μια απλή σύνδεση καλωδίωσης όταν λάβει τα αγαθά.
4) Ποια είναι η περίοδος εγγύησης; και πώς μπορούμε να πάρουμε την υπηρεσία μετά την πώληση;
Πέγκο: Η περίοδος εγγύησης είναι 12 μήνες από την παραλαβή των αγαθών από τον χρήστη. Το 95% των προβλημάτων μετά την πώληση μπορούν να επιλυθούν από την ομάδα μηχανικών μας μέσω εξ αποστάσεως υπηρεσίας.Οι πελάτες θα λάβουν μια απάντηση εντός 24 ωρών την εργάσιμη ημέρα μετά την αναφορά του προβλήματοςΑπό την εμπειρία μας, τα περισσότερα προβλήματα μπορούν να αφαιρεθούν με την καθοδήγηση του μηχανικού μας, μόνο ένα μικρό μέρος των προβλημάτων προκαλούνται από την αποτυχία των εξαρτημάτων,Αυτό οφείλεται στο γεγονός ότι χρησιμοποιούμε τα εμπορικά στοιχείαΑν τα εξαρτήματα είναι κατεστραμμένα, θα στείλουμε ένα νέο για αντικατάσταση, τα νέα εξαρτήματα θα χρεωθούν δωρεάν εντός της περιόδου εγγύησης.Και επίσης η ομάδα ιδιοκτήτη μας θα σας διδάξει πώς να αντικαταστήσετε τα κατεστραμμένα μέρη.
