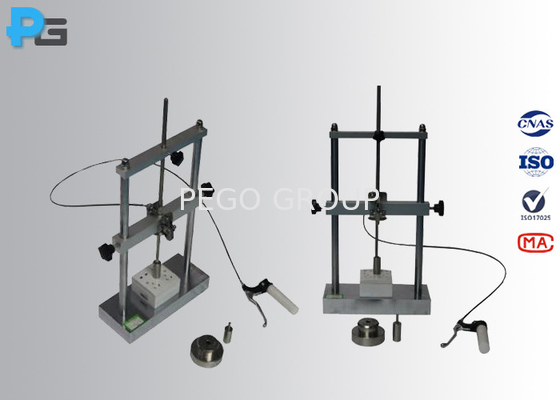

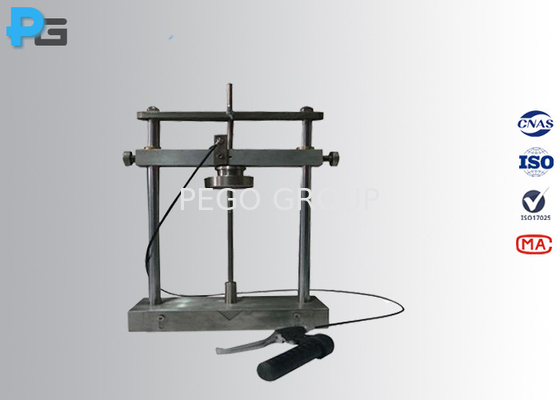

IEC60884-1 σχήμα 27 και σχήμα 42 Μηχανή δοκιμής πρόσκρουσης χαμηλής θερμοκρασίας για δοκιμή μονωτικών ελαστικών, πρίζας

Εφαρμογή των προδιαγραφών του παρόντος παραρτήματος

1Εισαγωγή:

Η συσκευή δοκιμής συγκρούσεων χαμηλής θερμοκρασίας έχει σχεδιαστεί σύμφωνα με την παράγραφο 24.4 του κανονισμού IEC 60884-1 και το σημείο 27 του κανονισμού 30.4 του κανονισμού IEC 60811-14.5, VDE0620, GB2951.4, GB2099.1 παρ. 24.4 και 30.4 σχήμα 27 & σχήμα 42 και ούτω καθεξής.Η συσκευή για δοκιμή πρόσκρουσης σε χαμηλή θερμοκρασία θα πρέπει να λειτουργεί με θάλαμο χαμηλής θερμοκρασίας και θα πρέπει να τοποθετείται σε ένα 40 mm παχύ ελαστικό σφουγγάρι..

Η συσκευή αυτή πρέπει να εκτελεί δοκιμή πρόσκρουσης από ύψος 100 mm με βάρος πτώσης 100 ή 1000 g σε μανδύα απομόνωσης από καρφίτσες,οι πρίζες και οι πρίζες σε χαμηλή θερμοκρασία για την τήρηση των απαιτήσεων της δοκιμής της IEC60884-1 σημεία 24.4 και 30.4, μετά τη δοκιμή, δεν πρέπει να είναι ορατές ρωγμές των μανδύων μόνωσης με φυσιολογική ή διορθωμένη όραση χωρίς πρόσθετη μεγέθυνση και δεν πρέπει να εμφανίζονται ζημιές στο δείγμα.

Η συσκευή μπορεί επίσης να εκτελέσει δοκιμή πρόσκρουσης από 100 mm σε καλώδια ηλεκτρικής ενέργειας, εύκαμπτα καλώδια και καλώδια με μόνωση PVC και περιβλήματα σε χαμηλή θερμοκρασία,η μάζα του βάρους κατά την πτώση καθορίζεται από τη συνολική διάμετρο του καλωδίου (βλέπε παρακάτω πίνακα 1 και πίνακα 2), η δοκιμή μπορεί να πληροί τις απαιτήσεις δοκιμής της παραγράφου 8.5 και της εικόνας 1.δεν πρέπει να είναι ορατές ρωγμές των μόνων με φυσιολογική ή διορθωμένη όραση χωρίς πρόσθετη μεγέθυνση..

2Προδιαγραφές:
