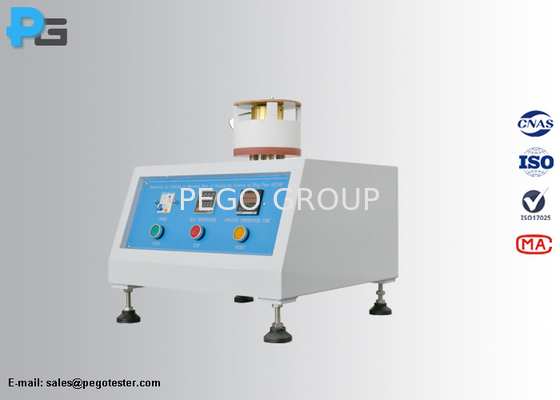

IEC 60884-1 Σχήμα 40 Συσκευή για τη δοκιμή της αντοχής σε ανώμαλη θερμότητα των μονωτικών ελιών των πινών

IEC 60884-1 Σχήμα 40 Συσκευή για τη δοκιμή της αντοχής σε ανώμαλη θερμότητα των μονωτικών ελιών των πινών

1Εισαγωγή

Η συσκευή για τη δοκιμή της αντοχής σε ανώμαλη θερμότητα των μανδύων μόνωσης έχει σχεδιαστεί σύμφωνα με το IEC6884-1 σχήμα 40 και παράγραφο 28.1.2, η συσκευή δοκιμής αποτελείται από μόνωση πλάκας Α και από μεταλλικό μέρος Β για την επαλήθευση της αντοχής των μόντιστρων των πρίζων στις ανωμαλίες θέρμανσης.Τα δείγματα εισάγονται στον εξοπλισμό δοκιμής, και τοποθετείται στην δυσμενέστερη οριζόντια θέση, όταν η συσκευή δοκιμής έχει φτάσει σε σταθερή θερμοκρασία και διατηρείται για 3 ώρες,το δείγμα αφαιρείται στη συνέχεια από την συσκευή δοκιμής και αφήνεται να κρυώσει σε θερμοκρασία δωματίου, τα μονωτικά μανδύα των καρφιών των δειγμάτων υποβάλλονται στη συνέχεια σε δοκιμή πρόσκρουσης σε θερμοκρασία περιβάλλοντος και υπόκεινται σε οπτική επιθεώρηση,τα μονωτικά μανδύα δεν πρέπει να παρουσιάζουν ρωγμές ορατές με κανονική ή διορθωμένη όραση χωρίς πρόσθετη μεγέθυνση, και οι διαστάσεις των μανδύων μόνωσης δεν θα έπρεπε να έχουν αλλάξει.

2. Παραμέτροι
