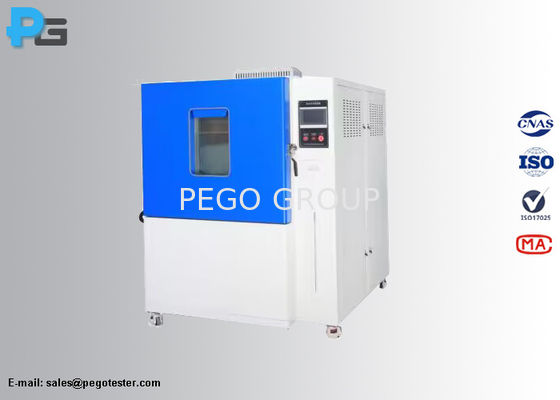

ISO 16750-4 Θάλαμος δοκιμής για την απόδοση από το νερό πάγου για τη δοκιμή συστήματος ή εξαρτήματος οδικού οχήματος

ISO 16750-4 Θάλαμος δοκιμής για την απόδοση από το νερό πάγου για τη δοκιμή συστήματος ή εξαρτήματος οδικού οχήματος

1Εισαγωγή

Ο θάλαμος δοκιμής συγκρούσεων με νερό πάγου έχει σχεδιαστεί για να πληροί τις απαιτήσεις δοκιμής των ακόλουθων:Τμήμα 5 του ISO16750-4.4.2 και παράγραφος 5.4.3Ο εξοπλισμός μπορεί να εκτελέσει δοκιμασία νερού ψεκασμού και δοκιμασία βύθισης χωριστά.και ζεσταίνεται στο Tmax για 1 ώρα (ή μέχρι να επιτευχθεί σταθεροποίηση της θερμοκρασίας DUT)Η δεξαμενή εμβάπτισης (δεξαμενή κρύου νερού) βρίσκεται κάτω από τον θάλαμο θέρμανσης κατά την εκτέλεση της δοκιμής βύθισης.λειτουργεί το DUT στον θάλαμο θέρμανσης σε Tmax για 1 ώρα (ή μέχρι να επιτευχθεί σταθεροποίηση της θερμοκρασίας του DUT), με τη συσκευή ακόμα σε λειτουργία, βυθίζεται για 5 λεπτά σε δεξαμενή κρύου νερού σε βάθος ≥ 10 mm.

Η δοκιμή σοκ με νερό πάγου έχει ως σκοπό να προσομοιώσει θερμικό σοκ που προκαλείται από κρύο νερό και εφαρμόζεται σε προϊόντα στις περιοχές ψεκασμού του οχήματος.Σκοπός είναι να προσομοιώσει το κρύο νερό που ψεκάζεται πάνω από ένα ζεστό σύστημα ή στοιχείοΟι συνθήκες βλάβης είναι η μηχανική ρωγμάτωση των υλικών ή οι βλάβες σφραγίδας που προκαλούνται από διαφορετικούς συντελεστές διαστολής θερμοκρασίας.Η δοκιμή με νερό ψεκασμού και η δοκιμή βύθισης είναι δύο εναλλακτικές μέθοδοι για την εκτέλεση της δοκιμής σοκ με νερό πάγου.

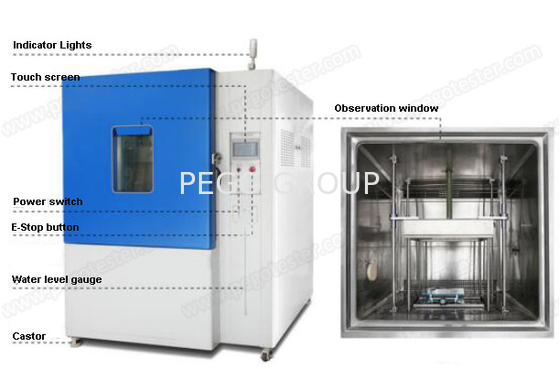

2. Χαρακτηριστικά

● Για δοκιμές ψεκασμού με πάγο και δοκιμές βύθισης

● Οι εσωτερικοί τοίχοι του θαλάμου είναι κατασκευασμένοι από ανοξείδωτο χάλυβα SUS316#, ώστε να εξασφαλίζεται ότι δεν έχουν σκουριάσει.

● Υλικό θερμικής μόνωσης: βαμβάκι υψηλής πυκνότητας από γυάλινες ίνες για να εξασφαλιστεί η θερμική μόνωση και να διατηρηθεί ισορροπημένη και σταθερή θερμοκρασία στο θάλαμο.

● Εξοπλισμός με διαφανές παράθυρο παρατήρησης (πολυεπίπεδο κούφιο θολωμένο γυαλί) και φωτισμό LED στην πόρτα, που είναι βολικό για την παρατήρηση της εσωτερικής κατάστασης δοκιμής

● Η τρύπα δοκιμής (διάμετρος 100 mm) είναι εγκατεστημένη στην αριστερή πλευρά της συσκευής, η οποία μπορεί να χρησιμοποιηθεί για εξωτερικές γραμμές δοκιμής ηλεκτρικής ενέργειας ή γραμμές σήματος.

● Συστατικά ελέγχου: οθόνη αφής 7 ιντσών + PLC. Τα ηλεκτρικά εξαρτήματα κατασκευάζονται από LS, Omron κλπ. Η διαδικασία καλωδίωσης πληροί τις απαιτήσεις των κινεζικών εθνικών προτύπων,η διάταξη της ηλεκτρικής πλακέτας είναι εύλογη, η καλωδίωση είναι σταθερή, και η σήμανση είναι καθαρή.

● Το σύστημα ψύξης του εξοπλισμού είναι εγκατεστημένο στο κάτω μέρος.η μέθοδος συμπύκνωσης ψύχεται με αέρα, και χρησιμοποιείται το φιλικό προς το περιβάλλον ψυκτικό R404R.Ολόκληρος ο αγωγός συστήματος έχει περάσει την δοκιμή διαρροής υπό πίεση 48H για να επιβεβαιώσει ότι το σύστημα ψύξης μπορεί να λειτουργήσει σταθερά για μεγάλο χρονικό διάστημαΟ θερμικός ανταλλακτής περιβλήματος είναι κατασκευασμένος από ανοξείδωτο χάλυβα SUS316# για την πρόληψη της διάβρωσης από το αλμυρό νερό.

● Δοκιμή με ψεκασμό με νερό με πάγο: ο πύργος στερεώνεται στη δεξιά πλευρά του θαλάμου δοκιμής· η απόσταση ψεκασμού ρυθμίζεται μετακινώντας το δείγμα

● Το slot jet είναι κατασκευασμένο από SUS316 και έχει σχεδιαστεί αυστηρά σύμφωνα με το ISO16750-4 σχήμα 4.

● Δοκιμή βύθισης: η δοκιμή βύθισης δεν πραγματοποιείται ταυτόχρονα με τη δοκιμή ψεκασμού με νερό πάγου.και μπορούν να μεταφερθούν απευθείας από τον θάλαμο δοκιμής στην δεξαμενή βύθισηςΟ χρόνος βύθισης μπορεί να ρυθμιστεί στο εύρος από 1 έως 5 λεπτά, ο αριθμός των κύκλων μπορεί να ρυθμιστεί από 1 έως 999 φορές και ο χρόνος ανάκτησης της θερμοκρασίας στην δεξαμενή νερού είναι 30 λεπτά.

●Ο εξοπλισμός έχει τη λειτουργία του αυτόματου καθαρισμού των αγωγών και του εσωτερικού κουτιού.

3. Παραμέτροι


4Συχνές ερωτήσεις
1) Πρέπει να εγκατασταθεί ο εξοπλισμός;
Pego: Όχι, ο εξοπλισμός θα αποσταλεί ολόκληρος, ο χρήστης μπορεί να εκτελέσει απευθείας τη δοκιμή όταν λάβει τον εξοπλισμό.

2) Θα σκουριάσει ο εξοπλισμός;
Πέγκο: Όχι, το κέλυφος του θαλάμου και η δεξαμενή βύθισης είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS316#, σε σύγκριση με το ανοξείδωτο χάλυβα SUS304, το υλικό SUS316 είναι πιο ανθεκτικό στη διάβρωση.

3) Ποια είναι η περίοδος εγγύησης; και πώς μπορούμε να πάρουμε την υπηρεσία μετά την πώληση;

Πέγκο: Η περίοδος εγγύησης είναι 12 μήνες από την παραλαβή των αγαθών από τον χρήστη. Το 95% των προβλημάτων μετά την πώληση μπορούν να επιλυθούν από την ομάδα μηχανικών μας μέσω εξ αποστάσεως υπηρεσίας.Οι πελάτες θα λάβουν μια απάντηση εντός 24 ωρών την εργάσιμη ημέρα μετά την αναφορά του προβλήματοςΑπό την εμπειρία μας, τα περισσότερα από τα προβλήματα μπορούν να αφαιρεθούν με την καθοδήγηση του μηχανικού μας, μόνο ένα μικρό μέρος των προβλημάτων προκαλούνται από την αποτυχία των εξαρτημάτων,Αυτό οφείλεται στο γεγονός ότι χρησιμοποιούμε τα εμπορικά στοιχείαΑν τα εξαρτήματα είναι κατεστραμμένα, θα στείλουμε ένα νέο για αντικατάσταση, τα νέα εξαρτήματα θα χρεωθούν δωρεάν εντός της περιόδου εγγύησης.Και επίσης η ομάδα ιδιοκτήτη μας θα σας διδάξει πώς να αντικαταστήσετε τα κατεστραμμένα μέρη.
