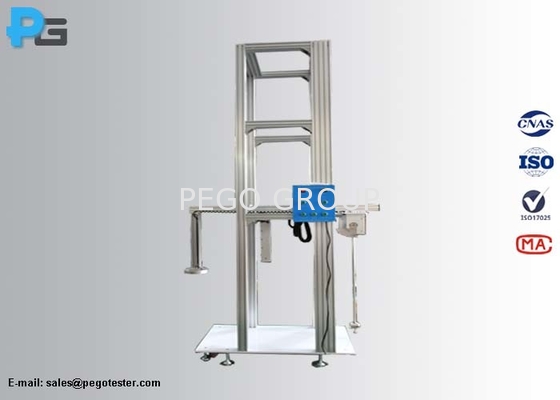

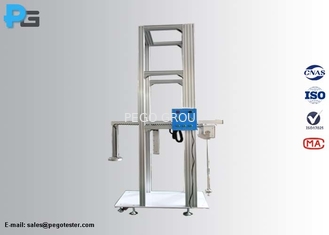

ΙΚ08 έως ΙΚ11 Εξοπλισμός δοκιμής επίπτωσης με σφυρί για τη δοκιμή της μηχανικής αντοχής του περιβλήματος των EVCS

Ο εξοπλισμός δοκιμής μηχανικών συγκρούσεων IK08 έως IK11 για τη δοκιμή της μηχανικής αντοχής του περιβλήματος EVCS

1Εισαγωγή

Η συσκευή δοκιμής μηχανικής πρόσκρουσης IK έχει σχεδιαστεί σύμφωνα με την IEC62262, την IEC60068-2-75 Test Eha και την Test Ehc και μπορεί να πληροί τις απαιτήσεις δοκιμής της IEC61851-1.το εξωτερικό περίβλημα του εξοπλισμού τροφοδοσίας ηλεκτρικών οχημάτων πρέπει να αντέχει στις δοκιμές μηχανικών συγκρούσεων IK08 και άνωΟ εξοπλισμός αυτός μπορεί να εκτελέσει δοκιμές κάθετης και εκκρεμότητας, πράγμα που σημαίνει ότι μπορεί να επηρεαστεί και η κάθετη επιφάνεια και η οριζόντια επιφάνεια του εξοπλισμού τροφοδοσίας EV.

Ο εξοπλισμός αυτός αποτελείται από:Εντυπωσιακά στοιχεία( (5J/1.7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), σωλήνες κλίσης, οδοιπορείες και δοκιμαστική εξέδρα.Τα στοιχεία χτυπήματος λειτουργούν με οδηγούς για την εκτέλεση δοκιμών κλίσης IK07 έως IK11Η δοκιμαστική εξέδρα είναι κατασκευασμένη από κράμα αλουμινίου με τέσσερις τροχούς στο κάτω μέρος, έτσι ώστε ολόκληρη η συσκευή να μπορεί να κινείται ελεύθερα.

2. Παράμετρος

Χαρακτηριστικά των εντυπωσιακών στοιχείων
Ενέργεια/J	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Εξισοδύναμη μάζα±2% kg	1.7	5	5	10
Υλικό	χάλυβα
R/mm	25	50	50	50
D/mm	60	80	100	125
f/mm	10	20	20	25
r/mm	6	-	10	17
Ε/μμ	Εξαρτάται.

Υψόμετρος πτώσης

Στους βαθμούς προστασίας από εξωτερικές μηχανικές επιπτώσεις

3Συχνές ερωτήσεις

1) Πόσο είναι το 2 στο 1;

Πέγκο: αυτό είναι ένα 2 σε 1 εξοπλισμό, μπορεί να εκτελέσει και τις δύο δοκιμές κάθετου σφυριού και δοκιμής σφυριού εκκρεμές.

2) Γιατί χρειάζονται 2 σετ από εντυπωσιακά στοιχεία;

Pego: επειδή η πραγματική μάζα του στοιχείου χτυπήματος για δοκιμή πρόσκρουσης με εκκρεμές δεν είναι η ίδια με την πραγματική μάζα του στοιχείου χτυπήματος για δοκιμή κάθετης πρόσκρουσης.Η ισοδύναμη μάζα του κατακόρυφου σφυριού ισούται με την πραγματική μάζα των στοιχείων χτυπήματοςΗ ισοδύναμη μάζα του σφυριού εκκρεμές αποτελείται από την πραγματική μάζα των στοιχείων χτυπήματος, μάζα του σωλήνα κλίσης και νάτλους κλπ.το κατακόρυφο σφυρί και το σφυρί εκκρεμές έχουν διαφορετική εμφάνιση, βλ. εικόνες παρακάτω.

Γιατί χρειάζεσαι ένα εξοπλισμό 2 σε 1;

Πέγκο: το εξοπλισμό 2 σε 1 συνδυάζει το κατακόρυφο σφυρί και το σφυρί εκκρεμές σε ένα εξοπλισμό.και το σφυρί εκκρεμές χρησιμοποιείται στην κάθετη επιφάνειαΟ χρήστης δεν χρειάζεται να γυρίσει το δείγμα για να χτυπήσει διαφορετικές επιφάνειες με αυτό το 2 σε 1 εξοπλισμό.

4) Έχει αυτό το εξοπλισμό τη λειτουργίαπεριβαλλοντικές επιπτώσειςπροστασία;

Pego: το λαμβάνουμε ως προαιρετικό χαρακτηριστικό, ο χρήστης μπορεί να αναφέρει αυτή τη λειτουργία όταν κάνει μια έρευνα.

5) Πώς να απελευθερώσετε τα εντυπωσιακά στοιχεία;

Πέγκο: Ηλεκτρομαγνητική απελευθέρωση του κατακόρυφου σφυριού και χειροκίνητη απελευθέρωση του σφυριού εκκρεμού.
