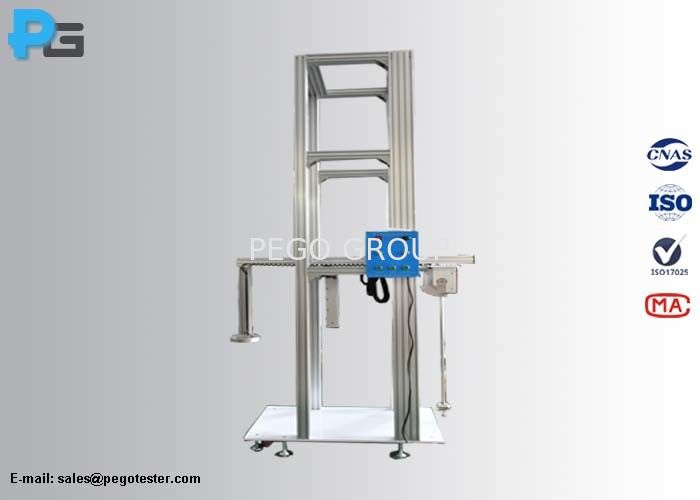

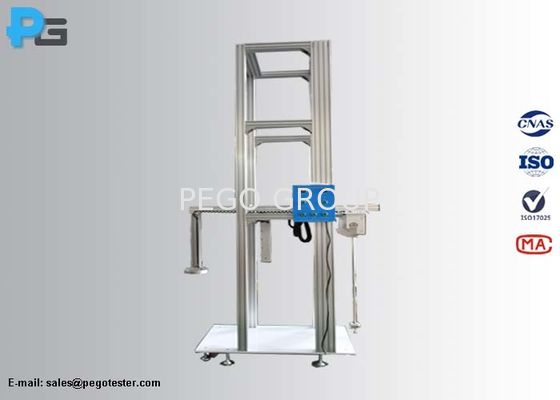

Εργαλεία δοκιμής κρούσης σφυριού IK08 έως IK11

Εξοπλισμός δοκιμών μηχανικής κρούσης IK08 έως IK11 για τη δοκιμή της μηχανικής αντοχής του περιβλήματος του EVCS

1. Εισαγωγή

Η συσκευή δοκιμής μηχανικής κρούσης IK έχει σχεδιαστεί σύμφωνα με τα πρότυπα IEC62262, IEC60068-2-75 Test Eha και Test Ehc και μπορεί να καλύψει τις απαιτήσεις δοκιμών του IEC61851-1. Σύμφωνα με τις απαιτήσεις του προτύπου, το εξωτερικό περίβλημα του εξοπλισμού τροφοδοσίας EV θα πρέπει να αντέχει στις δοκιμές μηχανικής κρούσης IK08 και άνω. Αυτός ο εξοπλισμός μπορεί να εκτελέσει τόσο κάθετες όσο και εκκρεμείς δοκιμές κρούσης, δηλαδή τόσο την κάθετη όσο και την οριζόντια επιφάνεια του εξοπλισμού τροφοδοσίας EV.

Αυτός ο εξοπλισμός αποτελείται απόστοιχεία κρούσης ( (5J/1.7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), σωλήνες αιώρησης, οδηγοί και δοκιμαστικό συγκρότημα. Τα στοιχεία κρούσης λειτουργούν με σωλήνες αιώρησης και μπορούν να εκτελέσουν δοκιμές κρούσης εκκρεμούς IK08 έως IK11. Τα στοιχεία κρούσης λειτουργούν με οδηγούς για την εκτέλεση κάθετων δοκιμών κρούσης σφυριού IK07 έως IK11. Το δοκιμαστικό συγκρότημα είναι κατασκευασμένο από κράμα αλουμινίου. Με τέσσερις τροχούς στο κάτω μέρος, έτσι ώστε ολόκληρη η συσκευή να μπορεί να κινείται ελεύθερα.

2. Παράμετρος

Χαρακτηριστικά των στοιχείων κρούσης
Ενέργεια/J	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Ισοδύναμη μάζα±2%kg	1.7	5	5	10
Υλικό	χάλυβας
R/mm	25	50	50	50
D/mm	60	80	100	125
f/mm	10	20	20	25
r/mm	6	-	10	17
l/mm	Εξαρτάται

Ύψος πτώσης

Βαθμοί προστασίας από εξωτερικές μηχανικές κρούσεις

3.  Συχνές ερωτήσεις

1). Τι είναι το 2 σε 1;

Pego: αυτός είναι ένας εξοπλισμός 2 σε 1, μπορεί να εκτελέσει τόσο κάθετη δοκιμή σφυριού όσο και δοκιμή σφυριού εκκρεμούς. Μοιράζονται το ίδιο δοκιμαστικό συγκρότημα και λειτουργούν ανεξάρτητα.

2). Γιατί χρειάζονται 2 σετ στοιχείων κρούσης;

Pego: επειδή η πραγματική μάζα του στοιχείου κρούσης για τη δοκιμή κρούσης εκκρεμούς δεν είναι η ίδια με την πραγματική μάζα του στοιχείου κρούσης για την κάθετη δοκιμή κρούσης. Η ισοδύναμη μάζα του κάθετου σφυριού είναι ίση με την πραγματική μάζα των στοιχείων κρούσης. Η ισοδύναμη μάζα του σφυριού εκκρεμούς αποτελείται από την πραγματική μάζα των στοιχείων κρούσης, τη μάζα του σωλήνα αιώρησης και των παξιμαδιών κ.λπ. Επιπλέον, το κάθετο σφυρί και το σφυρί εκκρεμούς έχουν διαφορά στην εμφάνιση, δείτε τις παρακάτω εικόνες.

3). Γιατί χρειάζεται ένας εξοπλισμός 2 σε 1;

Pego: ο εξοπλισμός 2 σε 1 συνδυάζει το κάθετο σφυρί και το σφυρί εκκρεμούς σε έναν εξοπλισμό. Στην πράξη, το κάθετο σφυρί χρησιμοποιείται στην οριζόντια επιφάνεια και το σφυρί εκκρεμούς χρησιμοποιείται στην κάθετη επιφάνεια. Ο χρήστης δεν χρειάζεται να αναποδογυρίσει το δείγμα για να κρούσει διαφορετικές επιφάνειες με αυτόν τον εξοπλισμό 2 σε 1. Σε περιπτώσεις που το δείγμα είναι πολύ βαρύ για να αναποδογυριστεί, η συσκευή 2 σε 1 είναι πιο πρακτική.

4). Έχει αυτός ο εξοπλισμός τη λειτουργία sδευτερεύουσα κρούσηπροστασία;

Pego: το θεωρούμε ως προαιρετικό χαρακτηριστικό, ο χρήστης μπορεί να αναφέρει αυτή τη λειτουργία κατά την υποβολή ερωτήματος. Ο χρήστης μπορεί να σταματήσει τη δευτερεύουσα κρούση με το χέρι ή να εγκαταστήσει έναν ηλεκτρικό διακόπτη για να σταματήσει τη δευτερεύουσα κρούση.

5). Πώς να απελευθερώσετε τα στοιχεία κρούσης;

Pego: Ηλεκτρομαγνητική απελευθέρωση του κάθετου σφυριού και χειροκίνητη απελευθέρωση του σφυριού εκκρεμούς.
