Μηχανή δοκιμής υδροστερότητας ηλεκτρικού οχήματος IPX3 και IPX4 με ταλαντωτικό σωλήνα
1- Εισαγωγή δοκιμαστικής μηχανής αδιάβροχων κυματιζόμενων σωλήνων:
Η μηχανή δοκιμής υδροστερότητας κυματιζόμενου σωλήνα έχει σχεδιαστεί σύμφωνα με το σημείο 14 του σχήματος 4 της IEC60529.2.3 και 14.2.4, και απαιτείται από το πρότυπο IEC62196-1 παράγραφος 20.2Εφαρμόζεται για την επαλήθευση της προστασίας από ψεκασμό (IPX3) και την δοκιμή ψεκασμού νερού (IPX4), και χρησιμοποιείται ευρέως στις βιομηχανίες ηλεκτρικού οχήματος, ηλεκτρονικών συλλέκτρων, ηλεκτρονικών ειδών, φωτισμού,Ηλεκτρικά εξαρτήματα, ανταλλακτικά αυτοκινήτων κλπ..Ο εξοπλισμός δοκιμής υδροστερότητας IPX3 και IPX4 αποτελείται από κυματιζόμενους σωλήνες (R200 έως R1600), πίνακα περιστροφής, δεξαμενή νερού, μονάδες ελέγχου (οθόνη αφής + PLC), μετρητή ροής, μετρητή πίεσης κλπ.Ο σωλήνας ταλαντώσεως είναι κατασκευασμένος από ανοξείδωτο χάλυβα SUS304.
IPX3: ο σωλήνας ταλάντευσης διαθέτει τρύπες ψεκασμού σε τόξο 60° και στις δύο πλευρές του κεντρικού σημείου (οι άλλες τρύπες είναι αποκλεισμένες), ο συνολικός ρυθμός ροής ρυθμίζεται σύμφωνα με τις προδιαγραφές,το δοχείο που πρόκειται να δοκιμαστεί τοποθετείται στο κεντρικό σημείο του ημικύκλου, ο σωλήνας ταλαντεύεται με γωνία 120°, 60° και στις δύο πλευρές της κατακόρυφης, ο χρόνος μιας πλήρους ταλαντώσεως (2*120°) είναι περίπου 4 δευτερόλεπτα και η διάρκεια της δοκιμής 5 λεπτά.Στη συνέχεια περιστρέψτε το κέλυφος 90 ° στην οριζόντια κατεύθυνση, και δοκιμή για 5 λεπτά, η μέγιστη επιτρεπόμενη ακτίνα του σωλήνα κλίσης είναι 1600 mm.
IPX4: ο σωλήνας ταλάντευσης έχει τρύπες ψεκασμού σε όλο το 180° του ημικύκλου, ο συνολικός ρυθμός ροής ρυθμίζεται σύμφωνα με τις προδιαγραφές του προτύπου και μετράται με ροόμετρο.Ο σωλήνας προκαλείται να ταλαντεύεται σε γωνία σχεδόν 360°, 180° και στις δύο πλευρές της κατακόρυφης και ο χρόνος για μία πλήρη ταλάντευση (2*360°) είναι περίπου 12 δευτερόλεπτα.Η στήριξη του περιβλήματος δοκιμής πρέπει να είναι διάτρητη για να αποφεύγεται η μετατροπή του σε προφυλακτήρα νερού.- περιστρέψτε το σωλήνα κυματισμού στο μέγιστο σε κάθε κατεύθυνση, έτσι ώστε το κέλυφος θα ψεκαστεί σε όλες τις κατευθύνσεις.
2. Χαρακτηριστικά της αδιάβροχης δοκιμαστικής μηχανής κυματιζόμενου σωλήνα:
● Για δοκιμές IPX3 και IPX4
● Το κέλυφος του εξοπλισμού και το πίνακα περιστροφής είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS304#, ώστε να εξασφαλίζεται ότι δεν σκουριάζουν.
● Υιοθετεί δομή διπλών πυλώνων, εύκολη εγκατάσταση και σταθερή περιστροφή.
● Εξοπλισμός με ρυθμιζόμενα σχοινιά, που διευκολύνουν την μετακίνηση του εξοπλισμού.
● Η δεξαμενή βρίσκεται κάτω από τον εξοπλισμό, για τον αυτόματο έλεγχο της στάθμης του νερού με τη βοήθεια της βαλβίδας πλωτής σφαίρας νερού και συναγερμού σε υψηλό ή χαμηλό επίπεδο για την προστασία από τη ζημιά που προκαλείται από χαμηλό επίπεδο νερού.
● Δυνατότητα τροφοδοσίας με κυματιζόμενο σωλήνα: υιοθετεί κινητήρα υπηρεσίας Panasonic, με χαρακτηριστικά χαμηλού θορύβου και υψηλής ακρίβειας.
● Η κίνηση του περιστροφείου: υιοθετεί κινητήρα βήματος της κινεζικής μάρκας, μπορεί να ρυθμίσει την ταχύτητα και τη γωνία με οθόνη αφής και να ελέγχει αυτόματα τις κατευθύνσεις (κατάλληλο για τα δείγματα για να κάνουν ζωντανή δοκιμή).
● Ρυθμισμός χρόνου παροχής ενέργειας: παροχή ενέργειας εκτός: 0-999min-ενέργεια: 0-999min-εκφόρτιση: 0-999min
● Συστατικά ελέγχου: οθόνη αφής 7 ιντσών + PLC της Panasonic.
3. Παράμετρος δοκιμαστικής μηχανής υδροστερότητας ταλαντούχου σωλήνα
| Σχήμα |
IPX34C |
| Ράδιο σωλήνα |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Εξωτερικό μέγεθος (L*W*H, m) |
4*3.2*2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.85*2.02*2.350 |
2.4*1.8*2 |
2*1,4*1.8 |
/ |
/ |
| Ταχύτητα παράδοσης (L/min) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Διάμετρος του πίνακα περιστροφής (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Υψόμετρος του δίσκου (mm) |
1750~2350 |
1750~2350 |
1350~1950 |
1300~1700 |
950 έως 1550 |
550 έως 1000 |
/ |
/ |
| Ανοιχτότητα των ακροβομβίδων (mm) |
0.4 |
| Εσωτερική διάμετρος του σωλήνα |
15 χιλιοστά |
| Δυνατότητα δεξαμενής νερού |
30 λίτρα |
| Γωνία του σωλήνα |
1200(IPX3), 3600(IPX4) ή καθορίζεται από τον χρήστη |
| Ταχύτητα περιστροφής του σωλήνα |
4s για 2*1200, 12s για 2*3600ή καθορισμένη από χρήστη |
| Υλικό σωλήνα |
Ατσάλι SUS304 από ανοξείδωτο χάλυβα |
| Ταχύτητα περιστροφής του δίσκου |
1 έως 5 r/min |
| Μέγιστη αντοχή φορτίου του δίσκου |
50 κιλά |
| Μέθοδος περιστροφής του στρογγυλοστάτη |
Προχωρητική ή προχωρητική και αναδρομική εναλλακτική λειτουργία |
| Προστασία |
Ηλεκτρική διαρροή, υδροπενία, βραχυκύκλωμα |
| Εργασιακή ισχύς |
Δρομολογιακό ρεύμα AC 220V/50Hz, 1KW (Live wire + neutral wire + protective ground wire) |
| Συνθήκες εργασίας |
5°C~35°C (θερμοκρασία), ≤85% (R.H.), 86kPa~106kPa (πίεση) |
| Συσκευές |
Φίλτρο νερού*1, βελόνα δοκιμής*100, καλώδιο 3 πυρήνων*1 (3m) |
| Πηγή νερού |
1) Ο χρήστης πρέπει να ρυθμίσει μια πηγή νερού για τον εξοπλισμό στον χώρο εγκατάστασης, με πίεση νερού τουλάχιστον 0,2Mpa, και να εγκαταστήσει μια βρύση 4/8 ιντσών.
2) Η βρύση δεν είναι μεγαλύτερη από 2 μέτρα μακριά από το εξοπλισμό
|
| Απαιτήσεις για το χώρο |
Το έδαφος είναι επίπεδο, η αποστράγγιση είναι ανεμπόδιστη, το έδαφος και οι τοίχοι είναι αδιάβροχοι, και η αποστράγγιση πάτωμα ή το χαντάκι αποστράγγισης είναι τοποθετημένο |
| Απαιτήματα για διακόπτη ισχύος |
1) Ο χρήστης πρέπει να ρυθμίσει τον διακόπτη προστασίας από διαρροές αέρα της αντίστοιχης χωρητικότητας για τον εξοπλισμό στον τόπο εγκατάστασης,και αυτός ο διακόπτης πρέπει να είναι ανεξάρτητος για τη χρήση του εξοπλισμού
2) Απαγορεύεται η χρήση διακόπτες μαχαιριού ή πρίζες
3) Ο διακόπτης προστασίας από διαρροές αέρα δεν πρέπει να βρίσκεται σε απόσταση μεγαλύτερη των 2 μέτρων από τον εξοπλισμό
|
| Ράδιο (mm) |
IPX3 |
IPX4 |
| Αριθμός ανοιχτών οπών |
Συνολική ροή νερού |
Αριθμός ανοιχτών οπών |
Συνολική ροή νερού |
| Ε/min |
Α/χ |
Ε/min |
Α/χ |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

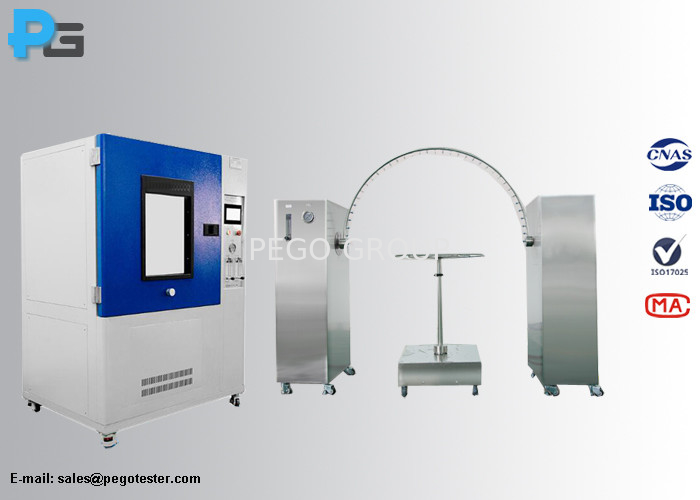

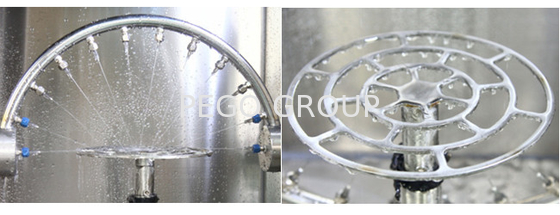

4Φωτογραφία δοκιμαστικής μηχανής υδροστερότητας κυματιζόμενου σωλήνα
5. Κατάλογος συσκευών δοκιμής αδιάβροχων κυματιζόμενων σωλήνων
| 1 |
Πλαίσιο στήλης |
2 |
| 2 |
Τύπος κλίσης |
1 |
| 3 |
Πλακέτο |
1 |
| 4 |
Μπλε βελόνα |
100 |
| 5 |
Πύλη από ανοξείδωτο χάλυβα |
Πολλά |
| 6 |
0.35mm βελόνα |
1 |
| 7 |
Σφραγίδα δακτυλίου O |
1 |
| 8 |
Κλειδί Allen |
1 |
| 9 |
Στροφές για κυλινδρικές σωλήνες |
6 |
| 10 |
Σωλήνες από ανίλοξ |
6 μέτρα |
| 11 |
Συναρμολογητής |
4 |
| 12 |
Φίλτρο |
1 |
| 13 |
Κλειδί φίλτρου |
1 |
