IEC 62916 Δοκιμαστικά μετρητών διαμετρήσεων για ηλεκτρικά οχήματα

Ειδικότερα:Σημείωση: Ηλεκτρικά οχήματαΔιάμετρος Α με 20N και Β με 1N για δοκιμαστικά ανιχνευτικά για έλεγχο των μαντήλων

1. Εισαγωγή ανιχνευτών δοκιμής μεγέθους Α και Β:

Οι ανιχνευτές δοκιμής μεγέθους Α και Β έχουν σχεδιαστεί αυστηρά σύμφωνα με το σημείο 10.2 του παραρτήματος IEC 62196-1-2022 σχήμα 9 και σχήμα 10.Χρησιμοποιείται για να δοκιμάσει την EV πρίζα-ouΤελετήΑποτελείται από καλώδιο δοκιμής, μονωμένη λαβή και προωθητήρα.

Μέθοδος δοκιμής:

- Το μέτρο Α σύμφωνα με το σχήμα 9 εφαρμόζεται στις τρύπες εισόδου που αντιστοιχούν στις επαφές με ενεργό ρεύμα και σε κάθε άλλο άνοιγμα της επιφάνειας εμπλοκής με δύναμη 20 N.Το μετρητή εφαρμόζεται στα παράθυρα σε δυσμενέστερη θέση, διαδοχικά σε τρεις κατευθύνσεις, στο ίδιο σημείο για περίπου 5 δευτερόλεπτα σε κάθε μία από τις τρεις κατευθύνσεις.και εφαρμόζεται κατά τρόπον ώστε να διατηρείται η δύναμη 20NΚατά την κίνηση του μετρητή από τη μία κατεύθυνση στην άλλη, δεν εφαρμόζεται καμία δύναμη, αλλά ο μετρητής δεν πρέπει να τραβάται.

- Διάμετρος Β σύμφωνα με το σχήμα 10, εφαρμόζεται στη συνέχεια με δύναμη 1N και σε τρεις κατευθύνσεις, για περίπου 5 δευτερόλεπτα σε κάθε κατεύθυνση, με ανεξάρτητες κινήσεις,αποσύροντας το μετρητή μετά από κάθε κίνηση.

2. Παράμετροςτων μετρητών δοκιμής μεγέθους Α και Β:

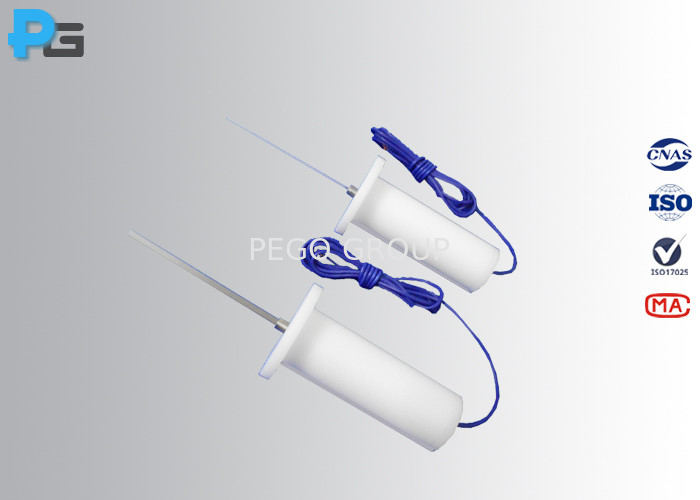

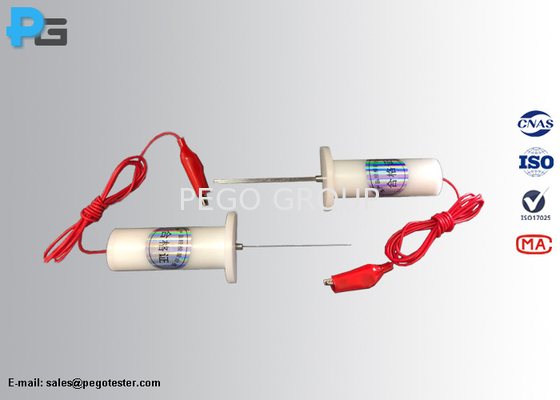

3Φωτογραφία.των ανιχνευτών δοκιμής μεγέθους Α και Β:

4. Ενημερωτικά ερωτήματα
1) Σε ποιο πρότυπο συμμορφώνονται οι ανιχνευτές δοκιμής;

Απάντηση: Μπορεί να ανταποκρίνεται στην παράγραφο 10.2 του παραρτήματος IEC62916-1 στο σχήμα 9 και 10, στο σχήμα 9 και 10 του παραρτήματος IEC60884-1 κλπ.

2) Θα συνοδεύονται οι ανιχνευτές δοκιμής από το πιστοποιητικό βαθμονόμησης;

Απάντηση: Ναι, μπορεί να συνοδεύεται από πιστοποιητικό βαθμονόμησης τρίτου εργαστηρίου, αλλά το κόστος χρεώνεται μόνο.

3) Ποιο είναι το χρονικό διάστημα που απαιτείται για την εκτέλεση των δοκιμών;

Απάντηση: Έχουμε τον ανιχνευτή σε αποθέματα, μπορεί να παραδοθεί αμέσως.
