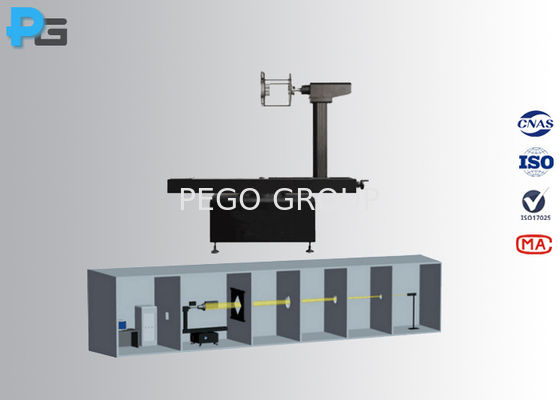

Σύστημα δοκιμής γωνιοφωτομέτρου LED

Δοκιμαστικό σύστημα για τη διανομή της φωτεινής έντασης με γωνιοφωτομετρητή LED

Εισαγωγή:

Το PG-1900 Goniophotometer Test System (Luminus Intensity Distribution Test System) έχει σχεδιαστεί σύμφωνα με τα πρότυπα LM-79 και CIE σχετικά με τα δοκιμαστικά διαλύματα C-γ και B-β, τα οποία εφαρμόζονται ευρέως για τη δοκιμή LED, HID,Φωτοδιακόπτες CFL και άλλα φωτιστικάΟι παραμέτροι μέτρησης περιλαμβάνουν την καμπύλη διανομής χωρικής έντασης, την καμπύλη διανομής χωρικής έντασης διατομής,καμπύλη κατανομής isolux, καμπύλη περιορισμού φωτεινότητας, περιοχή φωτεινής ροής, απόδοση φωτιστικών, τάξη λάμψης UGR, συνολική φωτεινή ροή, αποτελεσματική φωτεινή ροή, συντελεστής χρησιμοποίησης κλπ.Όλα τα δεδομένα δοκιμής μπορούν να αποθηκευτούν ως αρχείο IES που μπορεί να εισαχθεί στο Dialux απευθείας, τα δεδομένα μπορούν επίσης να εκδοθούν ως αρχεία PDF και Excel για σκοπούς ανάλυσης.

1)Για τον φωτισμό εσωτερικών χώρων: αναλογία φωτισμού προς τα πάνω, αναλογία φωτισμού προς τα κάτω, μέγιστη επιτρεπόμενη αναλογία ύψους διαστήματος, καμπύλη περιορισμού φωτισμού, συντελεστής χρησιμοποίησης, πίνακας δημοσιονομικής εκτίμησης.

2)Για τον προβολέα: η μισή πλευρική γωνία κορυφής, δεδομένα κατανομής φωτεινής έντασης τύπου Β, δεδομένα κατανομής ζώνης φωτεινής ροής, διαστημική καμπύλη φωτεινής έντασης.

3) Για το φως του δρόμου: μέγιστη επιτρεπόμενη αναλογία ύψους διαστήματος, αναλογία φωτισμού προς τα πάνω, αναλογία φωτισμού προς τα κάτω, ζώνη ροής, φωτεινή ένταση, συντελεστής χρησιμοποίησης.

Απαιτήσεις εργαστηρίου:

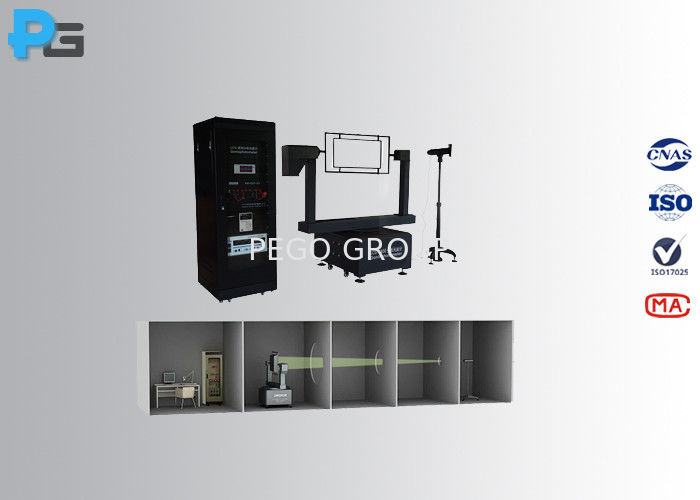

1) Μέγεθος σκοτεινού δωματίου: 3m ((H) * 2,5m ((W) * 15m ((L) άνω, ή σχεδιασμένο σύμφωνα με το μέγεθος της λάμπας και το μέγεθος του εργαστηρίου.Η περιστρεφόμενη κονσόλα και ο ανιχνευτής τοποθετούνται σε σκοτεινό δωμάτιο.Το υλικό που χρησιμοποιείται για την επεξεργασία του υλικού πρέπει να περιέχει:, ή να καλύπτεται με μαύρο χαλί ή μαύρο ύφασμα.

2) Αίθουσα ελέγχου: 2,5m ((H) * 3m ((W) * 3m ((L). Το ντουλάπι ελέγχου, ο υπολογιστής και ο εκτυπωτής τοποθετούνται στο δωμάτιο ελέγχου.

3) Η θερμοκρασία του σκοτεινού δωματίου θα πρέπει να ελέγχεται από κλιματιστικό σύμφωνα με τις απαιτήσεις της CIE.

4) Η Pego θα παρέχει υποστήριξη σχεδιασμού εργαστηρίου σύμφωνα με τις πραγματικές συνθήκες μετά την επιβεβαίωση της παραγγελίας.

Παράμετροι:

1) Απόσταση δοκιμής: 2m ~ 15m (εξαρτάται από το μέγεθος της λάμπας και το μέγεθος του εργαστηρίου)

2) Η αγγλική έκδοση λογισμικού μπορεί να τρέξει σε win7 ή win XP

3) Μέγεθος δοκιμαστικού φανάρι (με φωτιστικό) φ 1500mm, 50KG, 300V/500w

Κρεμάσματα για τοποθέτηση λαμπτήρων:

Έκθεση δοκιμής:
