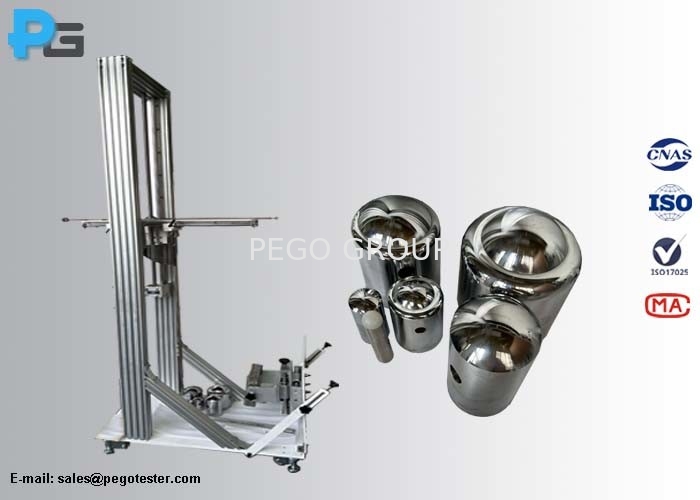

Δοκιμαστική συσκευή μηχανικής πρόσκρουσης με σφυρί εκκρεμήματος IK01 (0,14J) έως IK11 (50J) IEC62262
1Εισαγωγή
Η συσκευή δοκιμής μηχανικής πρόσκρουσης με σφυρί αιωρούμενου μπορεί να πληροί τις απαιτήσεις δοκιμής των δοκιμών IEC60068-2-75 Eha και IEC62262.Τα στοιχεία επίκτυπου για το IK07 (2J) έως το IK11 (50J) είναι από χάλυβα., το στοιχείο επίκτυπου για τις δοκιμές IK01 έως IK06 είναι κατασκευασμένο από πολυμίδιο και tεδώ είναι μια τρύπα στη μέση του χτυπημένου στοιχείου για τη στερέωση με το σωλήνα swing, η ισοδύναμη μάζα δεν είναι ίση με την πραγματική μάζα του χτυπημένου στοιχείου.και οι μάζες των σωλήνων κλίσης είναι διαμορφωμένες σύμφωνα με τη συνδυασμένη μάζα των στοιχείων που χτυπούνΗ δοκιμαστική εξέδρα είναι κατασκευασμένη από κράμα αλουμινίου, με τέσσερις τροχούς στο κάτω μέρος και ολόκληρη η συσκευή μπορεί να κινείται ελεύθερα.ο εξοπλισμός ρυθμίζεται με πίνακα για να δείχνει το ύψος πτώσηςΤο ύψος ταξιδιού μπορεί να προσαρμοστεί για να ταιριάζει με διαφορετικό ύψος των σημείων πρόσκρουσης.
Οι δοκιμές IK01 έως IK06 εφαρμόζονται στις πρίζες δοκιμής, τις πρίζες, το σχοινί τοποθέτησης, τους αδένες,κάλυψηΟι δοκιμές IK07 έως IK11 εφαρμόζονται για τη δοκιμή των φωτιστικών, των συσκευών φόρτισης ηλεκτρικών οχημάτων και των οικιακών συσκευών.
2. Παράμετρος
| Πύλη κλίσης |
Σιδηρουργικός σωλήνας 1 (μήκος: 1000 mm, εξωτερική διάμετρος: 15,9 mm, πάχος: 1,5 mm) για ενέργειες άνω των 2J
Ατσάλινος σωλήνας 2 (μήκος: 1000 mm, εξωτερική διάμετρος: 9,0 mm, πάχος: 0,5 mm) για ενέργειες που δεν υπερβαίνουν τα 2J
|
| Γωνία πρόσκρουσης |
0 ~ 900 |
| Σκλήρυνση ανύψωσης |
200-1200 χιλιοστά |
| Σφυρίχτρα για χτύπημα |
Στοιχεία εκτόξευσης: ≤1J για τις δοκιμές IK01 έως IK06, κατασκευασμένα από νάιλον
Ελαστικά: 2J για δοκιμή IK07, 5J για δοκιμή IK08, 10J για δοκιμή IK09, 20J για δοκιμή IK10, κατασκευασμένα από χάλυβα
|
| Εξισοδύναμη μάζα σφυριών |
≤1J: 0,2KG, IK07: 0,5KG, IK08: 1,7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| Μέθοδος απελευθέρωσης του σφυριού |
Χειροκίνητη απελευθέρωση |
| Εγκαταστάσεις στερέωσης |
1) Τελειωμένο και σχεδιασμένο σύμφωνα με το σχήμα D της IEC60068-2-75.3, εφαρμόζεται στις δοκιμές IK01 έως IK06
2) επίπεδη πλάκα στερέωσης για δοκιμές IK07 έως IK10, ρυθμιζόμενη γωνία 0-90°, εφοδιασμένη με τρύπες βίδες M6
|
3Συχνές ερωτήσεις
1) Πώς γνωρίζουμε το ύψος πτώσης;
Πέγκο: ο εξοπλισμός ρυθμίζει ένα διακόπτη για να δείξει το ύψος πτώσης.
| Υψόμετρο πτώσης |
| Ενέργεια/J |
0.14 |
0.2 |
(0,3) |
0.35 |
(0,4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
| Εξισοδύναμη μάζα/kg |
0.25 |
(0,2) |
0.25 |
(0,2) |
0.25 |
(0,2) |
(0,2) |
0.25 |
0.25 |
0.25 |
0.5 |
1.7 |
5 |
5 |
10 |
| Υψόμετρο πτώσης ± 1% mm |
56 |
(100) |
80 |
(150) |
140 |
200) |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2Πώς να τοποθετήσετε το δείγμα;
Πέγκο: Ο εξοπλισμός είναι εξοπλισμένος με ένα επίπεδο σύστημα τοποθέτησης, για τη δοκιμή ελαφρύτερων δειγμάτων, μπορούν να τοποθετηθούν στην πλάκα τοποθέτησης.έτσι ώστε το δείγμα να μπορεί να στερεωθεί σταθερά στην πλάκα τοποθέτησης και να μπορεί να κλίνει 0-90°Για τις δοκιμές IK01 έως IK06, το πλεξίματος τοποθετείται στο επίπεδο του πλεξίματος τοποθεσίας.
3) Πώς να αποφευχθούν οι δευτερεύουσες επιπτώσεις;
Πέγκο: Το σφυρί πρέπει να διατηρείται μετά την αρχική πρόσκρουση, κρατώντας το χτυπητό στοιχείο με το χέρι, αποφεύγοντας παράλληλα το χέρι, ώστε να αποφεύγεται η στρέβλωση.Οι χρήστες μπορούν επίσης να χρησιμοποιούν συσκευή με ηλεκτρονικό φρένο, αλλά υπάρχει κίνδυνος παραμόρφωσης του βραχίονα κλίσης.
Θα παρέχετε την εγκατάσταση;
Pego: ο εξοπλισμός δεν θα χρειαστεί εγκατάσταση, θα στείλουμε τον εξοπλισμό ως σύνολο.
